Описание

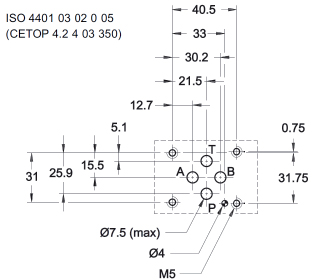

Распределитель с монтажной поверхностью в соответствии со стандартами ISO 4401 (CETOP RP121H).
Корпус клапана сделан из высокопрочного литого чугуна с широкими внутренними проходами для уменьшения падения давления потока. Используются маслонаполненные электромагниты со сменными катушками.
Клапан поставляется в 3 или 4-линейном исполнении с 2 или 3 положениями и с несколькими взаимозаменяемыми золотниками с различными положениями каналов.
Клапан может поставляться с электромагнитами, рассчитанными либо на постоянный, либо на переменный ток. Питание электромагнитов, рассчитанных на постоянный ток, также может осуществляться и от переменного тока, путём использования электроразъёмов со встроенным выпрямительным мостом.
Направляющие распределительные клапаны DS3 с электромагнитами, рассчитанными на питание постоянным током, также могут поставляться в специальных версиях:
- исполнение с дренажным отверстием Y;
- исполнение с жиклерами в арматурных трубках для плавного переключения золотника.
Информация о катушках
Ниже приведена информация о размерах и габаритах электромагнитов, применяемых для управления гидрораспределителями модели DS3. Базовый распределитель под постоянный ток D00 (например, DS3-S3/11N-D00) или под переменный ток А00 (например, DS3-S3/11N-A00), заказывается и поставляется без съемных соленойдов.
Катушки на соответствующую величину напряжения, под постоянный или переменный ток, поставляются как отдельные позиции.
Код для заказа:
| 1 | 2 | - | 3 | / | 4 | 5 | / | 6 | 7 | / | 8 | 9 |
| DS | 3 | S1 | 10 | N | D12 | K1 | F | CM |
| 1 | Распределитель с электромагнитным управлением | |
| 2 | Типоразмер | 3 = CETOP 3 |
| 3 | Тип золотника |
S*, SA*, SB*, RSA*, RSB*, TA, TB, RK, TA*, TB* ПРИМЕЧАНИЕ: расшифровку см. «Конфигурации» |
| 4 | Номер серии | Габаритные и монтажные размеры остаются неизменными для серий от 10 до 19 |
| 5 | Уплотнения |
N = уплотнения NBR для минеральных масел (стандарт) V = уплотнения FPM для особых типов жидкостей |
| 6 | Напряжение питания катушек* | Постоянный ток: Переменный ток: D12 = 12 В A110 = 110 В / 50 Гц (120 В / 60 Гц) D24 = 24 В A230 = 230 В / 50 Гц (240 В / 60 Гц) D00 = клапан без катушек A00 = клапан без катушек Остальные варианты напряжения - по запросу |
| 7 | Электрическое соединение катушки |
K1 = вилка электроразъема DIN 43650 (стандарт) K7 = вилка электроразъема DEUTSCH DT04 2P (ПОСТАВЛЯЕТСЯ ТОЛЬКО С КАТУШКАМИ D12 И D24) K12 = вилка электроразъема M12 |
| 8 | Вариант исполнения | Пропустить F = фиксированный жиклер для плавного перемещения золотника |
| 9 | Ручное дублирование | Пропустить для дублирования встроенного в трубку электромагнита CM = защитный резиновый колпачок ручного дублирования CH = рычаг ручного дублирования (ТОЛЬКО ДЛЯ ПОСТОЯННОГО ТОКА) CP = кнопка ручного дублирования (ТОЛЬКО ДЛЯ ПОСТОЯННОГО ТОКА) CPK = кнопка ручного дублирования с фиксатором (ТОЛЬКО ДЛЯ ПОСТОЯННОГО ТОКА) |
ПРИМЕЧАНИЕ: катушки для распределителей заказываются отдельно. Более подробная информация об электромагнитах дана в полном каталоге на клапан.
Пример кода для заказа: DS3-S4/11N-A00 - гидрораспределитель, Элм.-Элм., 50 л/мин, под катушки переменного тока.
