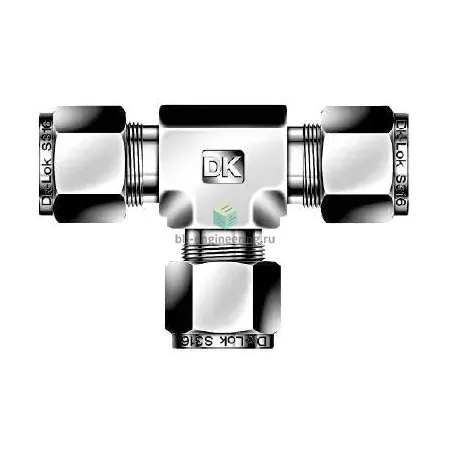

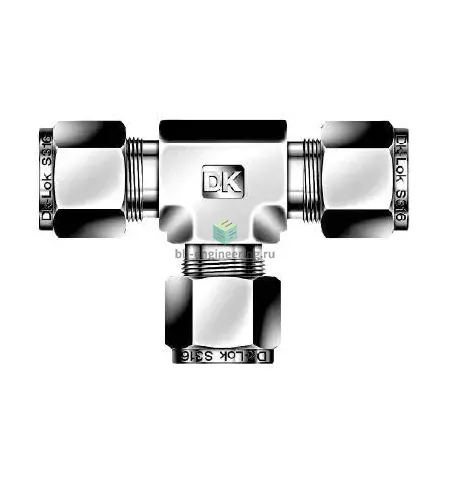

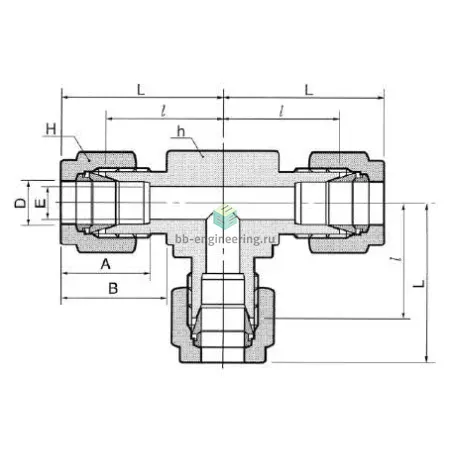

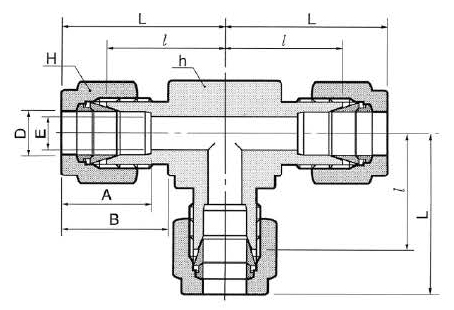

DT-10-SA DK-Lok - Тройник T-образный обжимной 5/8", нерж.

Назначение и принцип работы

Обжимной T-образный тройник предназначен для ответвления и распределения рабочих сред в трубопроводах приборного и технологического оборудования. Выполнен под подключение 5/8" (15,875 мм) и обеспечивает герметичное соединение трубок путем механического зажима двумя обжимными кольцами и гайкой: при затяжке гайки кольца деформируются и создают уплотнение между корпусом из нержавеющей стали AISI 316 и наружной поверхностью трубки. Конструкция обеспечивает повторяемую герметичность для сред: сжатый воздух, технические и инертные газы, гидравлические жидкости, нефте- и химически агрессивные среды при нормативных давлении и температурных режимах.

Ключевые особенности конструкции

Корпус — нержавеющая сталь AISI 316, общий материал — нерж. сталь, исполнение — обжимной тип с двумя обжимными кольцами и гайкой. Уплотнение осуществляется металлом-металлом без применения резьбовых уплотнителей (тип уплотнения резьбы отсутствует), что расширяет температурный диапазон и устойчивость к агрессивным средам. Типичные рабочие параметры для аналогичных обжимных фитингов DK‑Lok: рабочее давление зависит от диаметра трубки и толщины стенки, в практической эксплуатации при корректном монтаже достигает сотен бар (ориентировочно до ~600 бар); температурный диапазон эксплуатации при металл-металл уплотнении примерно от криогенных значений до +400…+450 °C, в зависимости от материала трубки и типа уплотнений.

Экспертные рекомендации по применению

При подборе учитывать внешний диаметр трубки 5/8" и требуемое давление рабочей среды; для агрессивных сред предпочтительна AISI 316. Перед монтажом обеспечить чистоту концов трубки, соблюсти рекомендованную длину вставки и удалить заусенцы. Затяжку выполнять динамометрическим инструментом по инструкции производителя (избегать недозатяжки и перетяжки — оба режима приводят к течи или повреждению кольца). При повторном монтаже рекомендовано заменять обжимные кольца; после установки выполнить испытание на герметичность под давлением и контрольный визуальный осмотр. Учитывать тепловые расширения и устанавливать опоры для снижения осевых нагрузок на фитинг.
