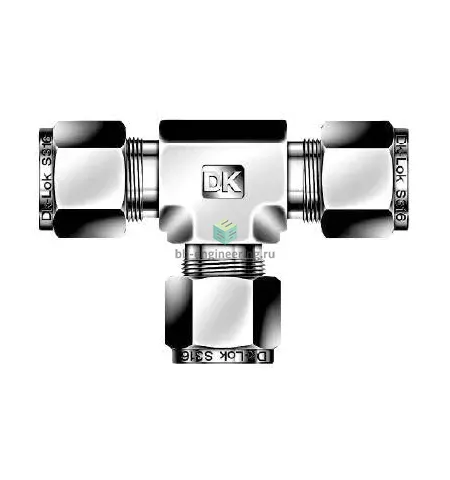

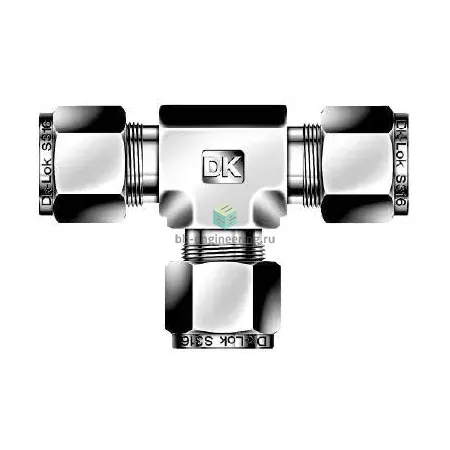

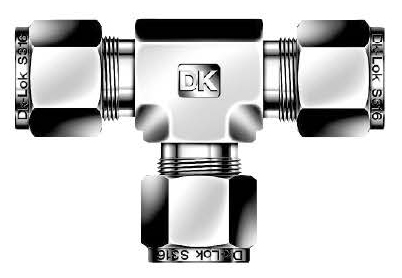

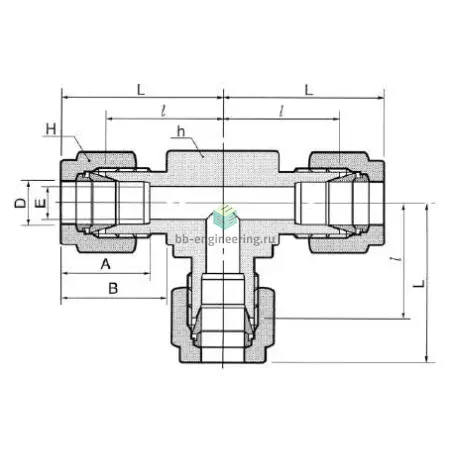

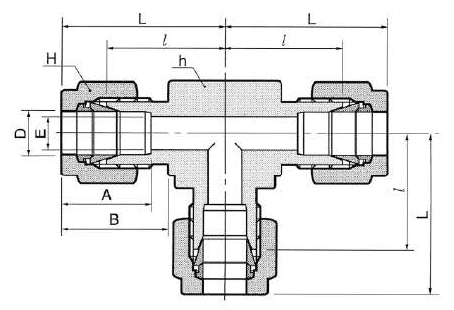

DT-16-SA - Тройник T-образный обжимной 1", нерж.

Назначение и принцип работы

Тройник T-образный обжимной 1″ предназначен для распределения и отвода технологических сред в трубных системах измерительной и блочно-регулирующей аппаратуры, систем отбора проб и линий низкообъёмной подачи. Работает по принципу механического герметического уплотнения трубки двумя обжимными кольцами (фасонная и упорная вставки) и гайкой: при затяжке гайки кольца деформируются и создают металл–по–металлу уплотнение на трубке Ø соответствующего номинала. Тип уплотнения резьбы: отсутствует (без уплотнительных прокладок), подключение — 1″.

Ключевые особенности конструкции

Корпус и основные элементы выполнены из нержавеющей стали AISI 316, что обеспечивает устойчивость к коррозии и совместимость с большинством агрессивных сред. Конструкция — обжим трубки с помощью двух обжимных колец и гайки, без дополнительных уплотнителей на резьбе. Применяется с металлическими трубками соответствующего номинала; рабочие среды — газ, пар, нефте- и химпродукты, гидравлические и атмосферные среды. Рабочее давление и температура зависят от толщины стенки и качества трубки: для типичных трубок 1″ рабочее давление ориентировочно в диапазоне единиц до сотен бар (точные значения по таблице производителя для конкретной трубки), температурный диапазон металла от криогенных значений до +350…+400 °C.

Экспертные рекомендации по применению

Перед монтажом обеспечить точную обрезку и снятие фаски, удалить заусенцы и загрязнения, проверить посадочную глубину трубки. Затягивать по этапам: сначала встретить посадку кольца, затем довести до рабочего упора; использовать рекомендуемые табличные крутящие моменты производителя или калиброванный инструмент — избегать перетяжки, вызывающей деформацию трубки и утечку. При монтаже тройника сначала собрать прямой участок, затем подключить отвод, после чего выполнить пробное испытание под давлением. Для нержавеющих резьб применять антикоррозионные пасты/смазки от прикипания, при агрессивных средах контролировать совместимость AISI 316 и при эксплуатации периодически проверять затяжку и герметичность.
