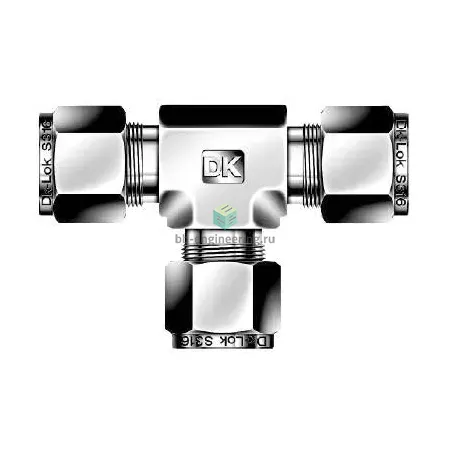

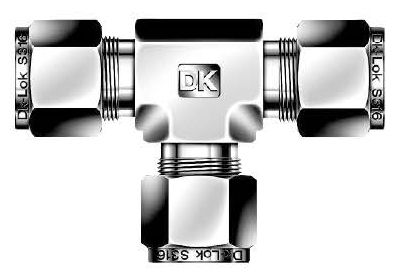

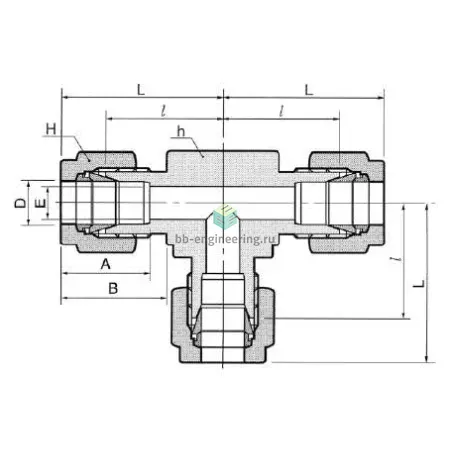

DT-16M-SA - Тройник T-образный обжимной 16 мм, нерж.

Назначение и принцип работы

Тройник T-образный обжимной DT-16M-SA DK-Lok предназначен для разведения и разветвления инструментальных трубопроводов с наружным диаметром 16 мм в системах измерения, подачи газа и жидкостей высокого давления. Принцип работы — герметичное механическое обжатие трубки двумя обжимными кольцами (феррулами) и гайкой корпуса из нержавеющей стали AISI 316: при затяжке гайки феррулы врезаются в стенку трубки и создают надежное уплотнение без применения уплотнительных прокладок на резьбе (тип уплотнения резьбы — отсутствует). Изделие обеспечивает устойчивость соединения к вибрации, перепадам давления и температур, используется для перенаправления потока по схеме «Т» в технологических цепях.

Ключевые особенности конструкции

Корпус и элементы обжима изготовлены из нержавеющей стали (материал корпуса — AISI 316), что обеспечивает коррозионную стойкость в агрессивных средах. Конструкция — обжим трубки с помощью двух обжимных колец и гайки, подходит для трубок диаметром 16 мм. Уплотнение реализовано за счет механического врезания феррул, резьбовое уплотнение не используется. Рабочие среды: сжатые газы, технические и гидравлические жидкости, нейтральные и коррозионно-активные среды при соблюдении совместимости с AISI 316. Типичные эксплуатационные параметры для подобных обжимных фитингов DK-Lok — рабочее давление в пределах сотен бар (ориентировочно до ~413 bar / 6000 psi в зависимости от размера и условий монтажа), температурный диапазон при металлическом уплотнении — от −196 °C до +450 °C (фактический диапазон зависит от используемой трубки и прокладок).

Экспертные рекомендации по применению

Подбирайте фитинг под трубку 16 мм по наружному диаметру и толщине стенки; используйте трубки из совместимых марок нержавеющей стали или меди, избегайте пластика. Перед монтажом обеспечьте ровную торцовую резку и удаление заусенцев; при установке затягивайте гайку до соприкосновения феррулы с корпусом, затем дополнительно 1–1.5 оборота (точное значение — по инструкции производителя и моменту затяжки), избегайте перетяжки. Проверяйте систему на герметичность при пониженных параметрах перед вводом в эксплуатацию. Типичные ошибки: неправильная подготовка торца трубки, использование деформированных феррул, превышение рекомендуемого момента и несовместимость материалов, приводящие к течи или разрыву. Для агрессивных сред и повышенных температур сверяйтесь с химической стойкостью AISI 316 и допускаемыми рабочими параметрами системы.
