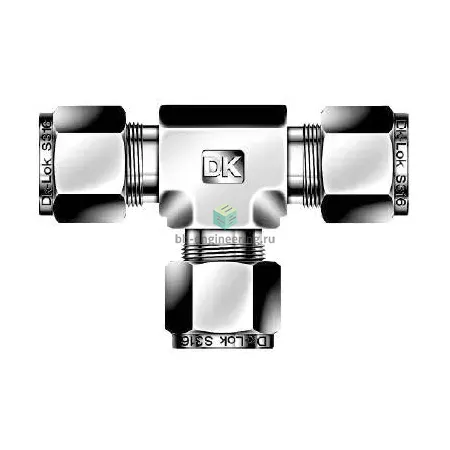

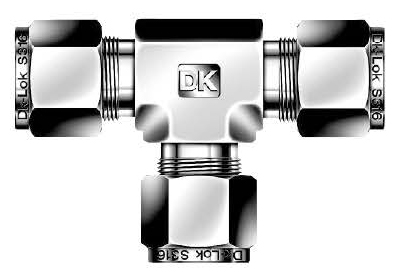

DT-20M-SA - Тройник T-образный обжимной 20 мм, нерж.

Назначение и принцип работы

Тройник T-образный обжимной для труб 20 мм предназначен для ветвления линий технологических и приборных трубопроводов в системах давления, отопления, газа и жидкостей. Конструкция решает задачу надёжного безрезьбового присоединения трубопровода диаметром 20,00 мм с сохранением герметичности и минимальных гидравлических потерь. Принцип работы — механический обжим двух обжимных колец и гайки на цилиндрическую поверхность трубы: при затяжке формируется уплотняющий конусный контакт между трубой, раскатными кольцами и корпусом фитинга, обеспечивающий плотность потока и устойчивость к вибрациям.

Ключевые особенности конструкции

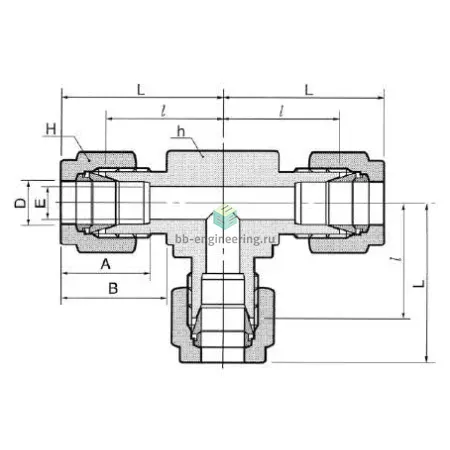

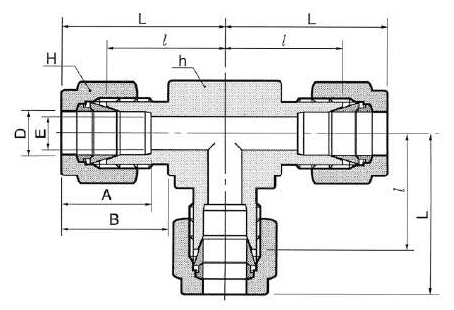

Корпус и обжимные элементы выполнены из нержавеющей стали (материал корпуса AISI 316, материал в общем — сталь нержавеющая), что даёт стойкость к коррозии и совместимость с агрессивными средами. Тип конструкции — обжим трубки с помощью двух обжимных колец и гайки; тип уплотнения резьбы отсутствует — уплотнение осуществляется обжимом. Рекомендуемая область применения: жидкие и газовые рабочие среды, технологические и гидравлические линии. Для фитинга 20 мм типичное применение подразумевает рабочие давления в порядках сотен бар в зависимости от толщины стенки трубы и условий (ориентировочно до 200 бар при комнатной температуре при использовании рекомендованных труб), температурный диапазон эксплуатации — от криогенных значений (приблизительно −196 °C) до порядка +400 °C в зависимости от среды и узла.

Экспертные рекомендации по применению

Подбирайте фитинг под точный наружный диаметр 20,00 мм и толщину стенки согласно таблице производителя; подготовка трубы — ровный торец и фаска, удаление задиров. Затяжку выполняйте по инструкции DK‑Lok: предварительная «ручная» посадка и последующая окончательная затяжка с контролем упора — избегайте чрезмерного момента, чтобы не деформировать трубку и кольца. Не используйте повторно обжимные кольца при демонтаже — ресурс уплотнения снижается. При монтаже учитывайте динамические нагрузки и обеспечивайте опоры; после установки проведите гидравлическую или пневматическую пробу на герметичность. Избегайте контакта с материалами, несовместимыми с AISI 316.
