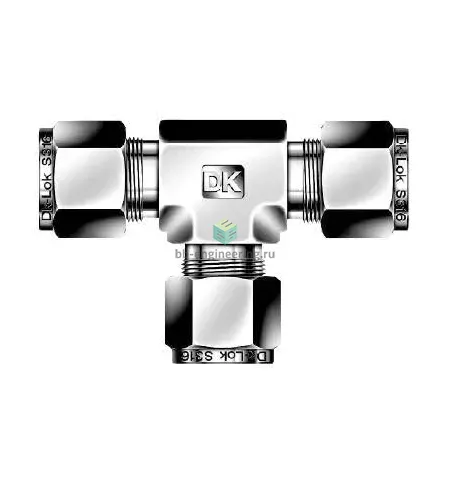

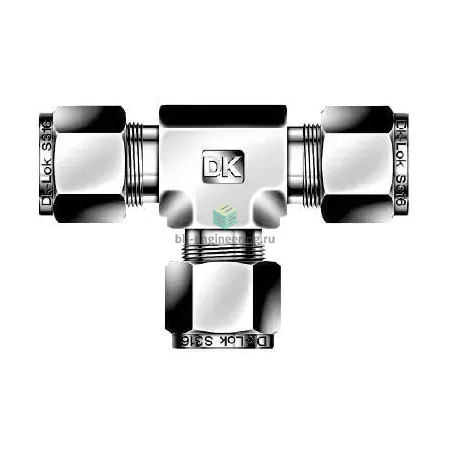

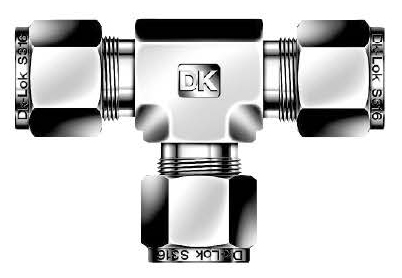

DT-22M-SA DK-Lok - Тройник T-образный обжимной 22 мм, нерж.

Назначение и принцип работы

Тройник T-образный обжимной для трубок с подключением 22 мм предназначен для распределения или отбора рабочей среды в линиях приборного и технологического оборудования. Конструкция решает задачи подключения компрессорных, гидравлических и аналитических линий, обеспечивая герметичное ответвление без сварки и резьбовых переходников. Принцип работы основан на обжиме двух конических обжимных колец (фёррулов) гайкой на корпусе, что формирует металлометаллическое уплотнение на диаметре 22 мм и удерживает трубку от осевого сдвига.

Ключевые особенности конструкции

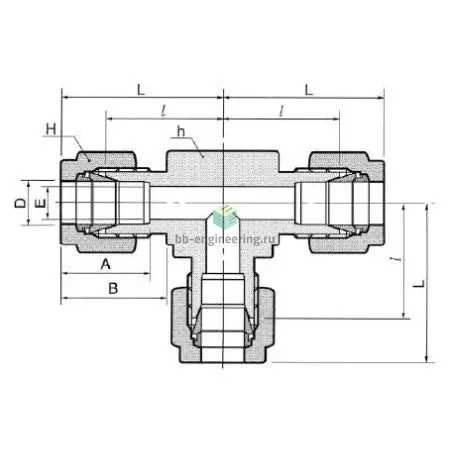

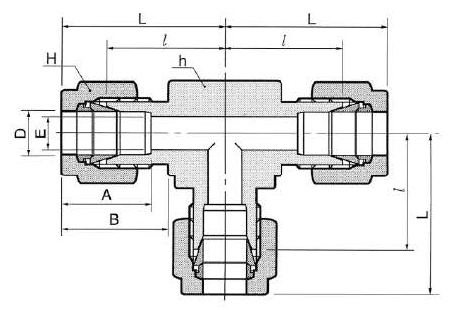

Корпус и комплектующих — сталь нержавеющая AISI 316, что обеспечивает стойкость к коррозии в воде, маслах, лёгких агрессивных средах и большинстве газов. Тип конструкции — двухфёррульный обжим с гайкой; тип уплотнения резьбы отсутствует. Рабочие среды: технические газы, масла, вода, топливные смеси; совместимость проверять по химической стойкости AISI 316. Рабочее давление зависит от толщины стенки трубки и условий монтажа; типичные значения для аналогичных обжимных соединений достигают до ~400 бар при корректной трубке и монтаже. Температурный диапазон эксплуатации ориентировочно от −60 °C до +200 °C в зависимости от уплотнительных элементов и среды.

Экспертные рекомендации по применению

Подбирайте трубку Ø22 мм с допуском по наружному диаметру и достаточной толщиной стенки для расчётного давления. Перед сборкой удаляйте заусенцы, соблюдайте глубину захода трубки до упора, используйте новый комплект фёррулов и гайку при повторном монтаже. Затягивайте по моментам или числу оборотов, указанным в паспорте производителя; при отсутствии таблицы — доводите до упора и затем контролируемо докрутите по рекомендованной технологии производителя (типично порядка 1–1,5 оборота для подобного класса соединений). Обязательно проводить опрессовку и проверку на утечку после монтажа и избегать перегрузок на изгиб в зоне фитинга.
