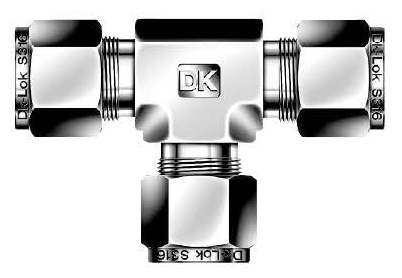

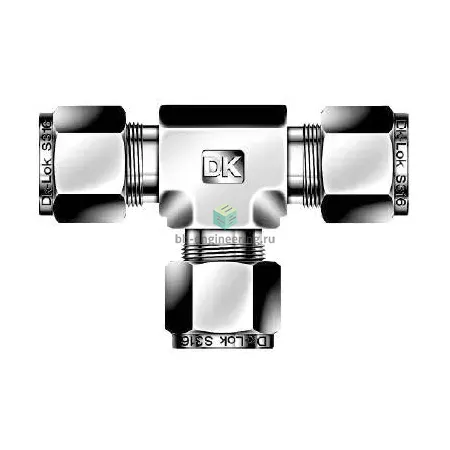

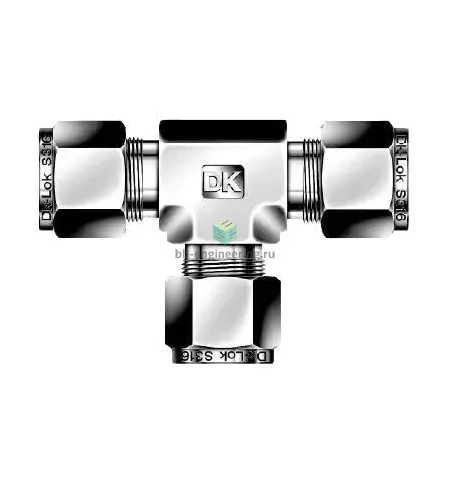

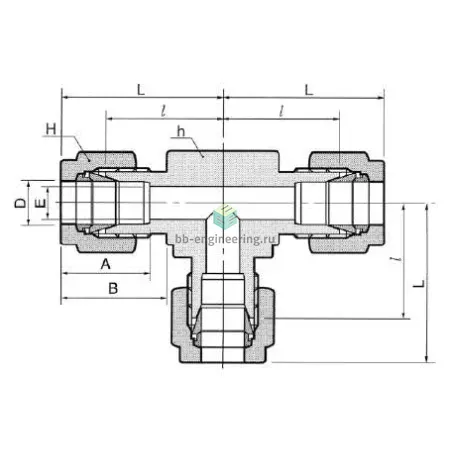

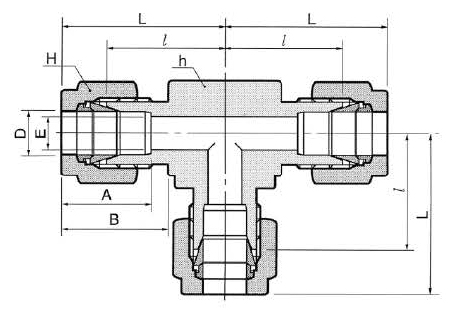

DT-24-SA - Тройник T-образный обжимной 1 1/2", нерж.

Назначение и принцип работы

Обжимной тройник T-образный 1 1/2" предназначен для отвода и распределения технологических сред в линиях измерений, гидравлики и технологических трубопроводах. Конструкция решает задачи ветвления потока без сварки и применения уплотняющих лент: герметичность обеспечивается механическим обжатием двух обжимных колец и гайки на торце трубки. Применяется в системах подачи газов и жидкостей (инструментальные линии, нефтегаз, химия), где требуется металлометаллическое соединение высокого уплотнения при компактной компоновке с ответвлением под углом 90°.

Ключевые особенности конструкции

Корпус и обжимные элементы изготовлены из нержавеющей стали AISI 316 (обобщённо — нержавеющая сталь), что обеспечивает коррозионную стойкость в агрессивных средах. Тип конструкции — обжим трубки с помощью двух обжимных колец и гайки; тип уплотнения резьбы отсутствует, резьба служит только для механического сжатия. Подключение: 1 1/2". Рабочие среды: природный газ, сжатый воздух, вода, гидравлические масла, большинство химически агрессивных сред. Ориентировочный диапазон рабочих давлений зависит от толщины стенки трубки и условий эксплуатации и обычно составляет до 100–200 бар; температурный интервал металлоконструкции порядка −196…+400 °C при отсутствии эластомерных уплотнений.

Экспертные рекомендации по применению

Перед монтажом обеспечить точную резку и снятие фаски, убрать заусенцы, контролировать геометрию O.D. трубки соответствующей 1 1/2". Сборка: довести гайку до упора вручную, затем доворот согласно техническому регламенту производителя (контролируемый момент или упор по характерному усилию); избегать перетяжки. Не допускайте многократного повторного использования одних и тех же обжимных колец в ответственных линиях — заменить при демонтаже. Для вибронагруженных узлов рекомендованы опоры и хомуты; при агрессивных средах и высоких температурах проверяйте совместимость материала с рабочей средой.
