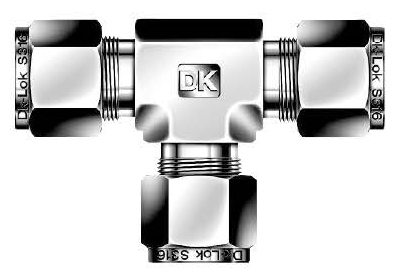

DT-28M-SA DK-Lok - Тройник T-образный обжимной 28 мм, нерж.

Назначение и принцип работы

Тройник T-образный обжимной предназначен для ответвления магистралей измерительных и технологических линий с трубной подводкой 28 мм. Решает задачу организации надежного безрезьбового бокового подключения для сред под давлением — контрольные и сигнальные линии, подпитка приборов, отводы в распределительных коллекторов. Принцип работы — механическое герметичное соединение трубки с корпусом посредством двух обжимных колец (феррул) и гайки: при затяжке гайки феррулы формируют уплотняющую конусную посадку на наружной поверхности трубы, обеспечивая металло-металлическое уплотнение без применения уплотнительных паст. Расчетное рабочее давление для исполнений подобного класса при статических нагрузках — до 250 бар; эксплуатационный температурный диапазон ориентировочно от −196 °C до +400 °C в зависимости от среды и трассировки.

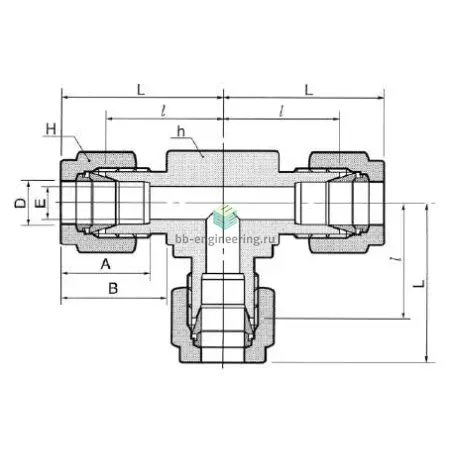

Ключевые особенности конструкции

Корпус и основные элементы выполнены из нержавеющей стали AISI 316, что обеспечивает высокую коррозионную стойкость и совместимость с водой, паром, гидравлическими маслами, инертными и агрессивными средами в рамках возможностей 316L/316. Тип конструкции — двухфланцевый обжим с двумя феррулами и гайкой (двухфланцевый метод), форма — T-образный тройник с подключением под трубку 28 мм. Уплотнение резьбы в данном исполнении отсутствует (герметизация достигается через обжим), металл-металлическое сопряжение минимизирует применение уплотнителей при высоких температурах. Для больших диаметров допустимы пониженные рабочие давления по сравнению с малыми размерами — проектировать с учетом коэффициентов безопасности и рекомендаций производителя.

Экспертные рекомендации по применению

При подборе убедитесь в соответствии внешнего диаметра и толщины стенки трубы 28 мм и допускаемой нагрузки. Подготовка труб — отрез по перпендикуляру, снятие заусенцев и контроль торца обязательны. Затяжка: сначала заведите гайку и завальцуйте феррулы по инструкции производителя; избегайте чрезмерного момента, повторная сборка требует замены феррулов при сомнении в их состоянии. При монтаже предусмотреть опоры и компенсацию вибрации; перед вводом в эксплуатацию выполнить гидростатическую пробу с запасом по давлению (рекомендуется 1,3–1,5× рабочее). В агрессивных средах и при циклических нагрузках выбирайте нержавеющие исполнения AISI 316 и контролируйте состояние соединения при регламентных проверках.
