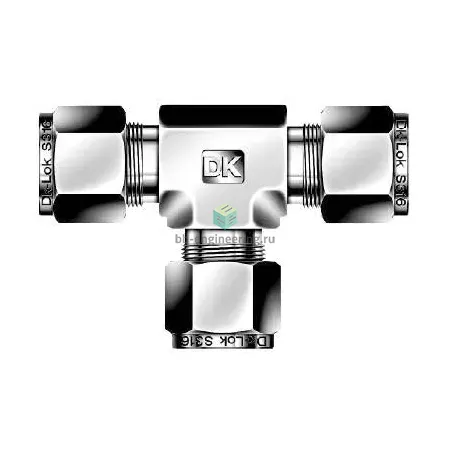

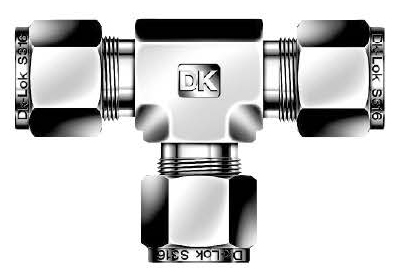

DT-4M-SA DK-Lok - Тройник T-образный обжимной 4 мм, нерж.

Назначение и принцип работы

Обжимной тройник T-образной формы предназначен для развязки и ответвления линий малых диаметров в системах КИПиА, гидравлики и газоаналитики. Фитинг служит для соединения трех участков твердотельной трубки Ø 4 мм методом жесткого металлического уплотнения: при затяжке гайки передняя и задняя обжимные втулки (две обжимные кольца) прижимают трубку к корпусу, формируя металлометаллическую герметизацию без применения резиновых уплотнений. Принцип обеспечивает стабильную неразъемную связь в диапазоне типичных для приборных линий давлений и температур при корректном монтаже и подборе стенки трубки.

Ключевые особенности конструкции

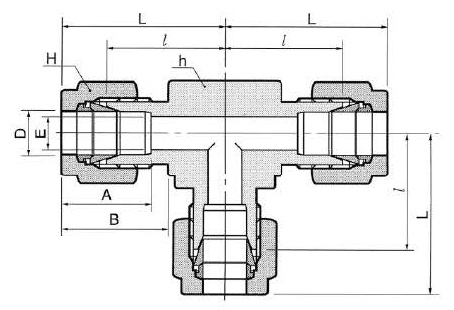

Корпус и комплектующие выполнены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах и совместимость с водородом, маслами, паром и технологическими газами. Конструкция — обжим с двумя втулками и гайкой, стандартное исполнение DK‑Lok для трубки 4 мм. Металлическое уплотнение исключает старение уплотнителей; при правильной трубке рабочее давление типично находится в диапазоне, применимом для приборных и гидравлических линий (см. технические данные трубопровода). Рекомендуемые температурные режимы эксплуатации зависят от среды и трубки; для AISI 316 и металлического уплотнения практическая область эксплуатации ≈ −50…+200 °C при стандартных эксплуатационных условиях.

Экспертные рекомендации по применению

Подбирайте трубку Ø 4 мм с рекомендованной толщиной стенки и материалом, совместимым с AISI 316. Перед сборкой обеспечить прямой, аккуратно обрезанный и обезшумленный торец трубки; вставить до упора. Затягивать гайку сначала вручную до посадки втулок, затем ключом дополнительно 1–1,5 оборота (или согласно инструкциям производителя для конкретной серии) — избегать перетяжки. Не использовать повторно деформированные втулки; при демонтаже меняйте комплект обжимных колец. Проверять герметичность гидравлическим или пневматическим испытанием при рабочем давлении с учётом коэффициента безопасности. Избегать ударных нагрузок и перекосов трубы в фитинге.
