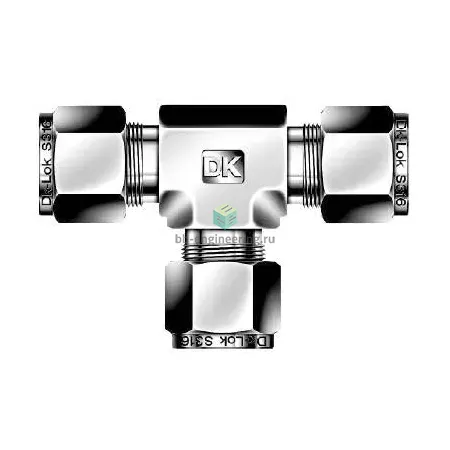

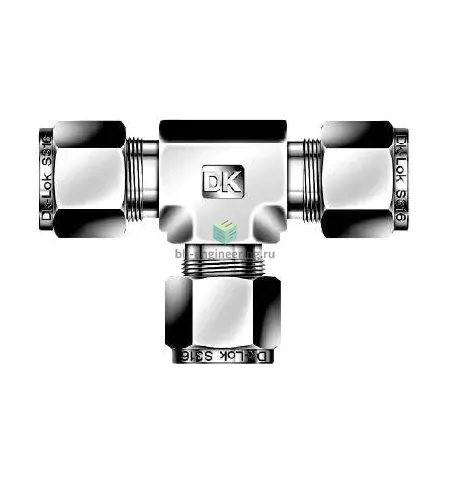

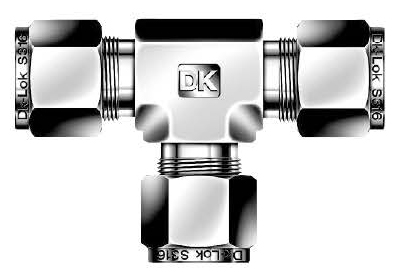

DT-50M-SA DK-Lok - Тройник T-образный обжимной 50 мм, нерж.

Назначение и принцип работы

Тройник T-образный обжимной предназначен для развилки технологических линий и подключения контрольно-измерительных приборов в системах среднего и высокого давления. Применяется в трубопроводах с трубкой наружным диаметром 50 мм (подключение 50 мм). Принцип работы основан на обжимном соединении: при затяжке гайки два обжимных кольца пластически деформируются, обеспечивая механический захват и герметизацию металл‑к‑металлу без применения резьбового уплотнения (тип уплотнения резьбы отсутствует). Конструкция обеспечивает передачу осевых и гидравлических нагрузок и минимизирует риск протечек при вибрации и тепловых циклах.

Ключевые особенности конструкции

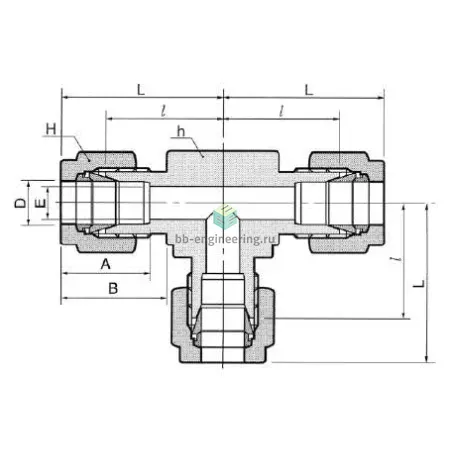

Корпус и комплектующие выполнены из нержавеющей стали AISI 316, что гарантирует коррозионную стойкость для водяных, паровых, нефтехимических и многих газовых сред. Тип конструкции — двухфerrульная обжимная система: переднее уплотняющее кольцо и заднее центрирующее кольцо совместно с гайкой обеспечивают надежное уплотнение и фиксацию трубки Ø50 мм. Отсутствие резьбового уплотнения снижает вероятность подсоса при вибрации. Рабочее давление определяется толщиной стенки трубки и условиями монтажа и в типичных промышленных приложениях достигает порядка нескольких сотен бар; рабочая температура ограничена свойствами AISI 316 и, в зависимости от среды, может варьироваться от криогенных значений до приблизительно +400 °C.

Экспертные рекомендации по применению

При подборе учитывайте точный наружный диаметр и рекомендованную толщину стенки трубки по каталогу DK‑Lok. Перед сборкой удаляйте заусенцы и загрязнения с торцов трубки, используйте момент‑ключ по таблице усилий производителя для обеспечения правильной пластической деформации колец. Не допускайте многократного повторного использования деформированных колец в критичных линиях; при частых температурных циклах и вибрации предусмотрите механическую фиксацию трубки и компенсаторы. Для оценки допустимого давления опирайтесь на данные по трубке и стенке, а при сомнениях проводите испытание на герметичность после монтажа.
