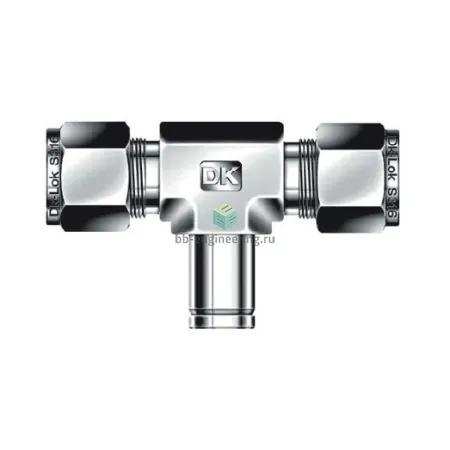

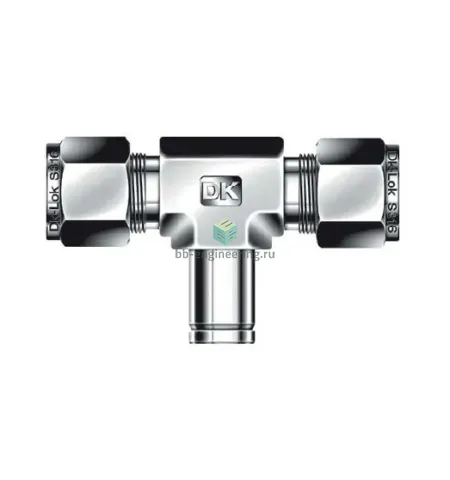

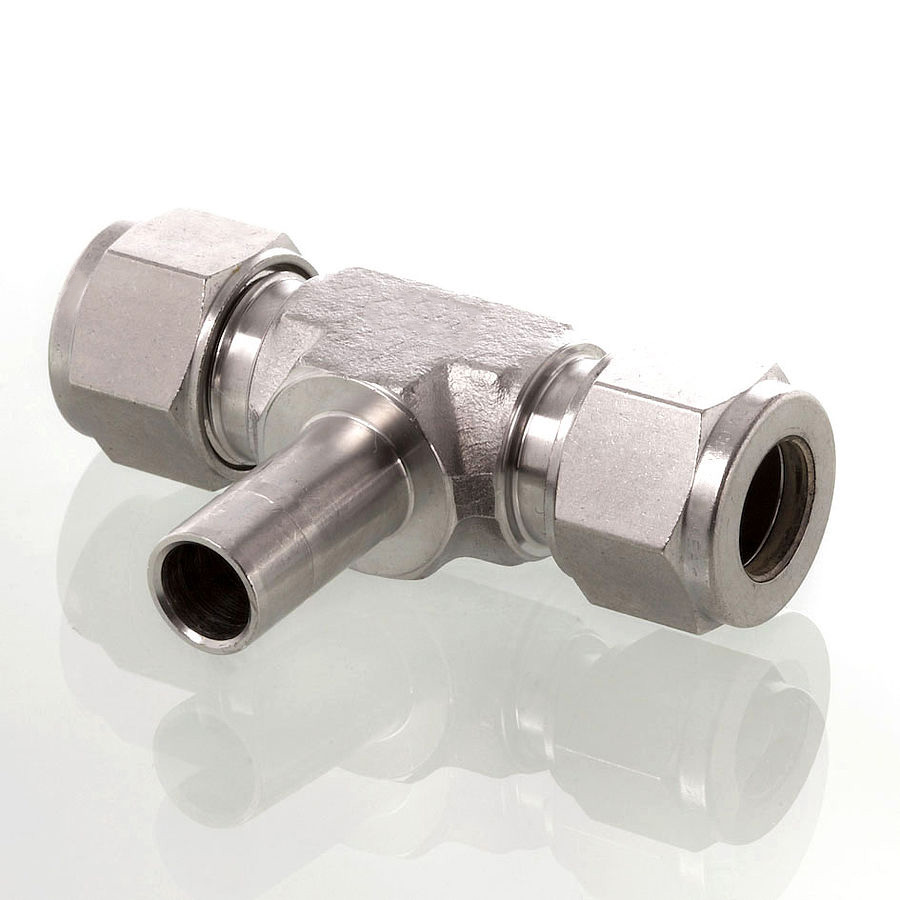

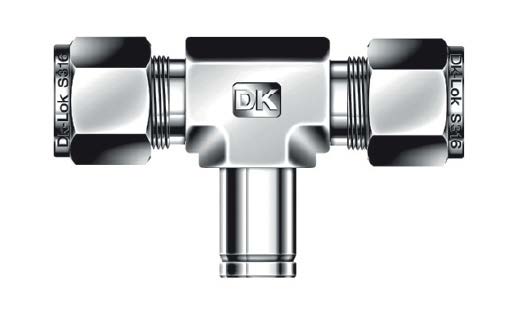

DTBA-8M-SA DK-Lok - Переходник T-образный осевой обжимной 8 мм-8 мм, нерж.

Назначение и принцип работы

T‑образный осевой втулочный переходник для трубки Ø 8 мм служит для разветвления или изменения конфигурации линий технологической и приборной арматуры. Конструкция на принципе обжима: трубка вставляется в канал, на неё надеты две обжимные втулки и гайка; при затягивании создаётся герметичное уплотнение металлом по металлу и втулкой. Применяется в системах передачи сжатых газов, гидравлики и аналитических пробопроводов, где требуется компактное тройниковое ответвление при рабочих диаметрах 8 мм.

Ключевые особенности конструкции

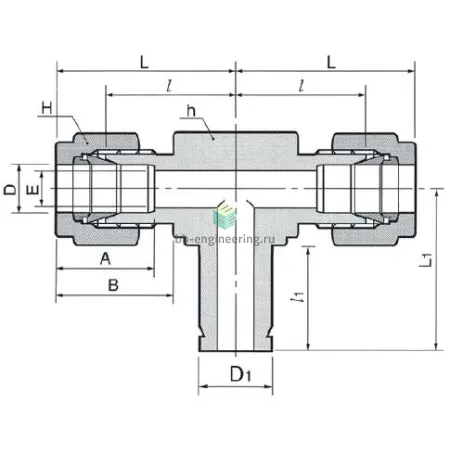

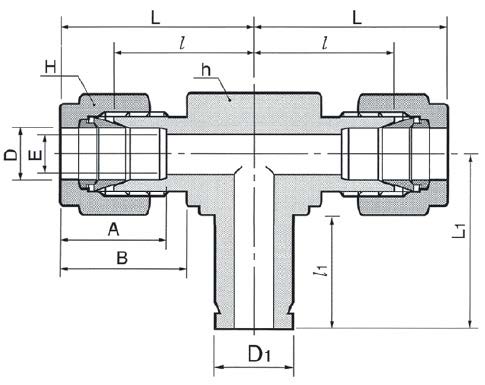

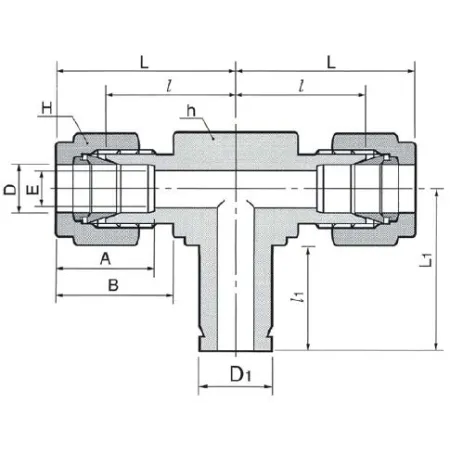

Корпус и элементы обжима — нержавеющая сталь AISI 316, что обеспечивает коррозионную стойкость и совместимость с агрессивными средами. Тип конструкции — обжим трубки двумя обжимными кольцами и гайкой; тип уплотнения резьбы отсутствует (герметизация — за счёт обжима). Тип подключения: канал 1 — трубка Ø 8 мм, канал 2 — втулка Ø 8 мм. В типичных условиях такие фитинги выдерживают давление до порядков сотен бар (в зависимости от толщины стенки трубки и режима работы), температурный диапазон при металлическом уплотнении примерно от −60 °C до +200 °C; при наличии эласто-мерных вставок верхний предел снижается.

Экспертные рекомендации по применению

Перед монтажом аккуратно обожмите и заполируйте торцы трубки, удалите задиры; соблюдайте последовательность: гайка — втулки — вставить трубку, затянуть вручную и затем довести ключом до рекомендуемого момента (часто ≈1–1,25 оборота после прихватки для двух втулок, уточнить по спецификации производителя). Не допускайте перекоса трубки при установке, не используйте фум‑ленту на резьбе — это не требуется. При последующих демонтажах заменяйте втулки для сохранения герметичности; после монтажа выполнить испытание на утечку в рабочем давлении и контролировать совместимость среды с AISI 316.
