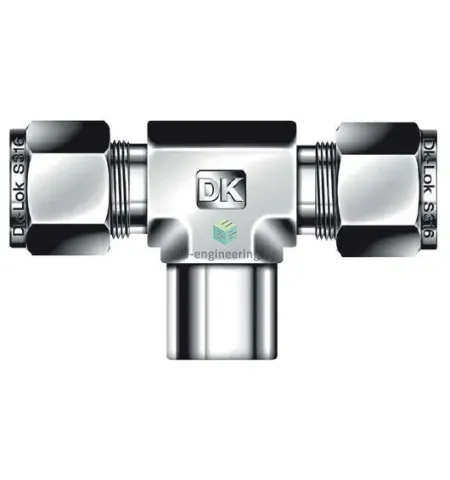

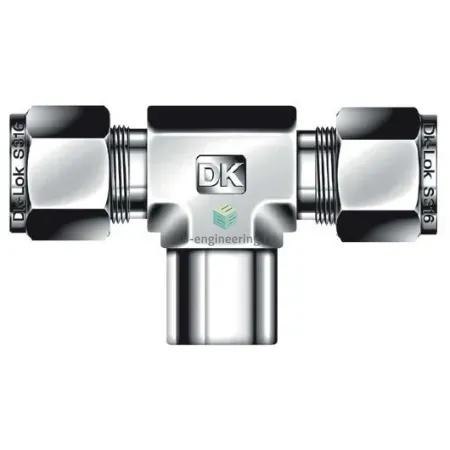

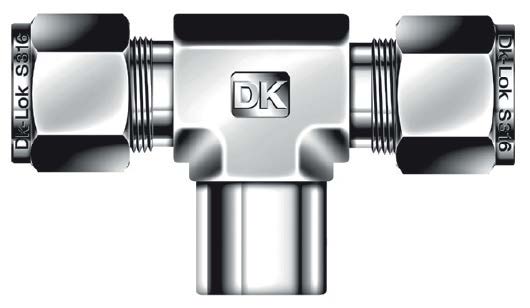

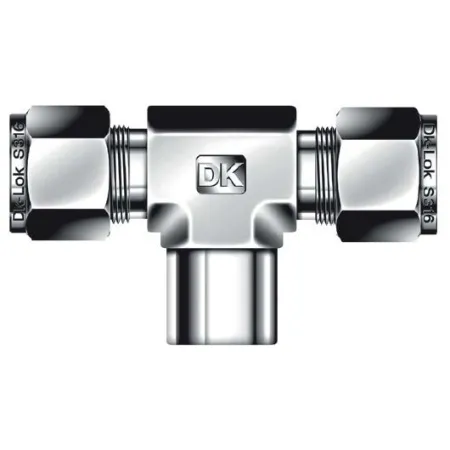

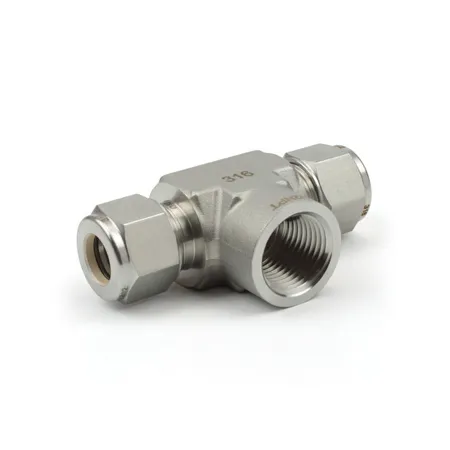

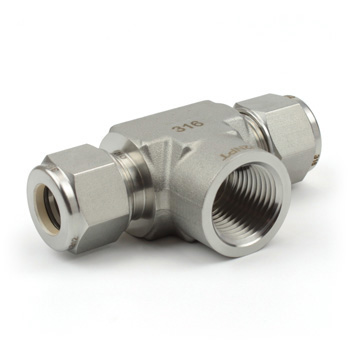

DTBF10-8N-SA DK-Lok - Тройник T-образный с внутр. резьбой осевой обжимной NPT1/2-5/8", нерж.

Назначение и принцип работы

Тройник T-образный с осевой внутренней резьбой предназначен для ответвления и распределения рабочих сред в трубопроводах измерительной и технологической аппаратуры. Конструкция с NPT1/2 (ось) и каналом под трубку 5/8″ реализует переход от резьбового присоединения к обжимному трубопроводу; уплотнение резьбы — ФУМ-лента, герметизация линии обеспечивается металлическими обжимными кольцами и гайкой. Применяется в системах КИПиА, гидравлике и технологических линиях для жидкостей и газов при давлении, зависящем от диаметра трубки (оценочно до нескольких сотен бар — уточняйте по кривой давления производителя).

Ключевые особенности конструкции

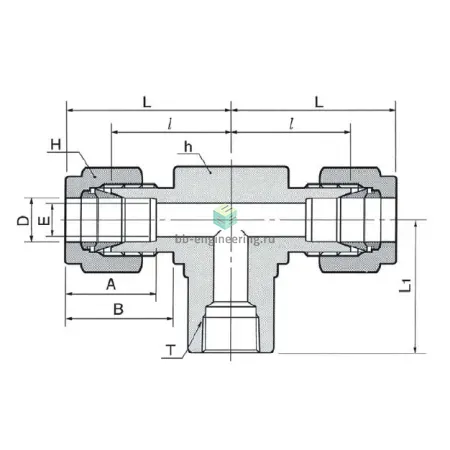

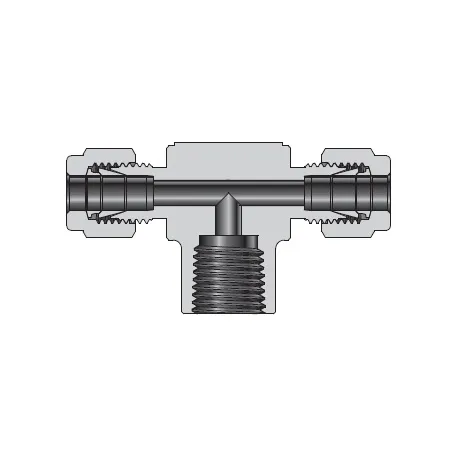

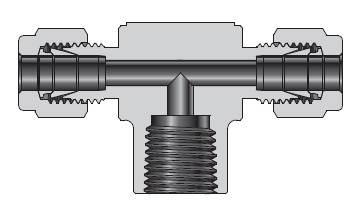

Корпус изготовлен из нержавеющей стали AISI 316, обжимная схема — два обжимных кольца (комплект «фронт+заднее») и гайка DK‑Lok, что обеспечивает металлометаллическое соединение без дополнительных уплотнителей в линии трубки. Внутренняя резьба NPT1/2 герметизируется ФУМ‑лентой. Фитинг совместим с агрессивными средами, типичен для воды, масел, инертных и неагрессивных химических сред; рабочая температура определяется материалом и применяемыми уплотнениями — ориентировочно от -60°C до +400°C для металла, фактические пределы зависят от герметизирующих материалов и среды.

Экспертные рекомендации по применению

Перед монтажом убедитесь в соответствии толщины и материала трубки 5/8″ требованиям DK‑Lok; торец трубки должен быть ровно отрезан и дебурён. Наносите ФУМ‑ленту на NPT только в направлении нарезки, избегайте попадания ленты внутрь трубопровода. Затягивайте гайку рекомендованным моментом (следуйте таблице производителя) — недотяжка даёт протечки, перетяжка деформирует кольца. Для вибронагруженных систем используйте фиксирующие хомуты и проверяйте на герметичность после первых часов работы. При агрессивных средах учитывайте возможность гальванической коррозии и подбирайте совместимые материалы.
