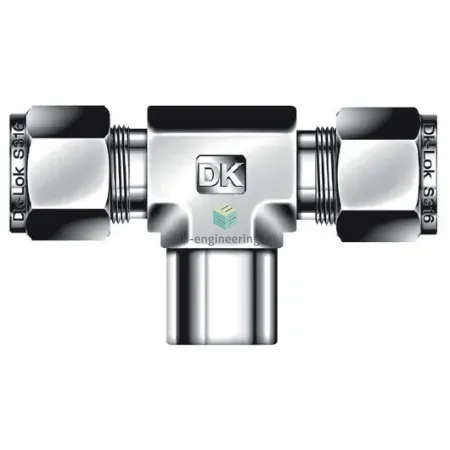

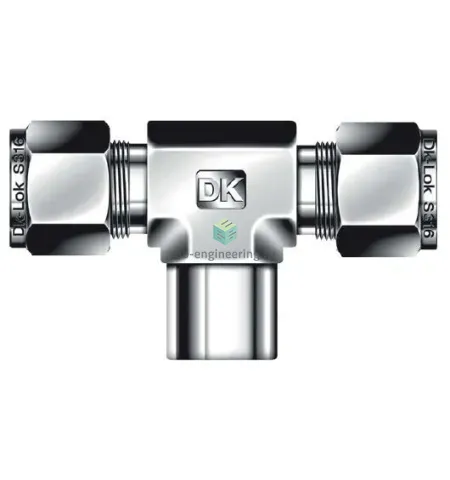

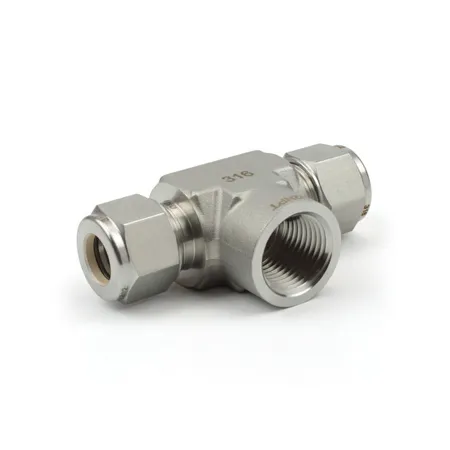

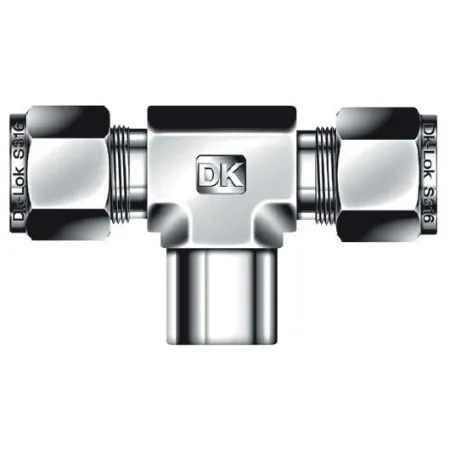

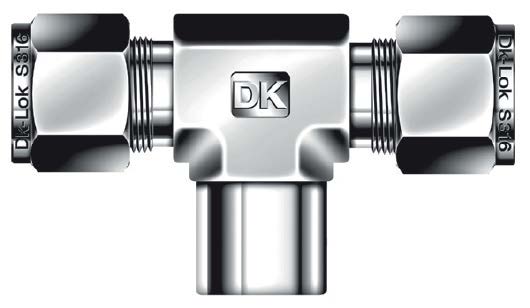

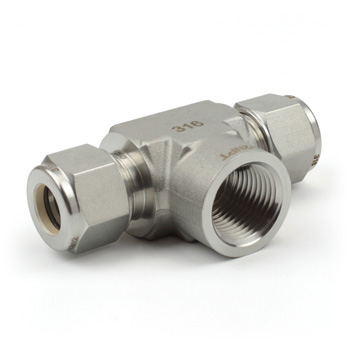

DTBF2-2N-SA DK-Lok - Тройник T-образный с внутр. резьбой осевой обжимной NPT1/8-1/8", нерж.

Назначение и принцип работы

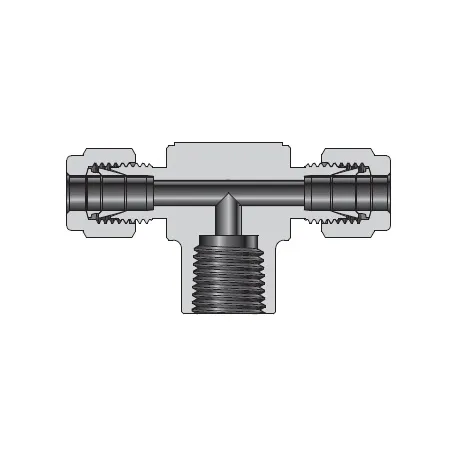

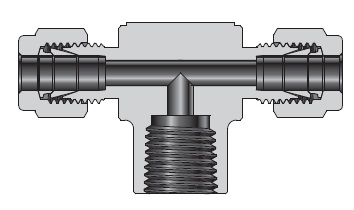

Тройник T-образный с осевой внутренней резьбой NPT1/8 и ответвлением под трубку 1/8" предназначен для ветвления и подключения измерительных, пневмо- и гидросистем, технологических и аналитических линий в условиях повышенных требований к герметичности. Принцип работы — жесткое обжимное соединение трубки двумя обжимными кольцами и гайкой для обеспечения металло‑металлической посадки и уплотнения, резьевое сопряжение NPT герметизируется ФУМ-лентой. Конструкция обеспечивает надежное разделение потоков и минимальные утечки при манометрии, подаче газов и жидкостей.

Ключевые особенности конструкции

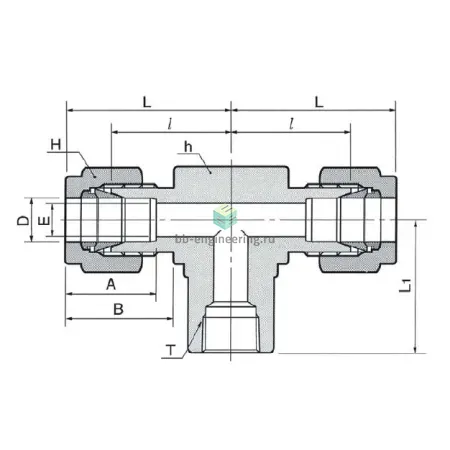

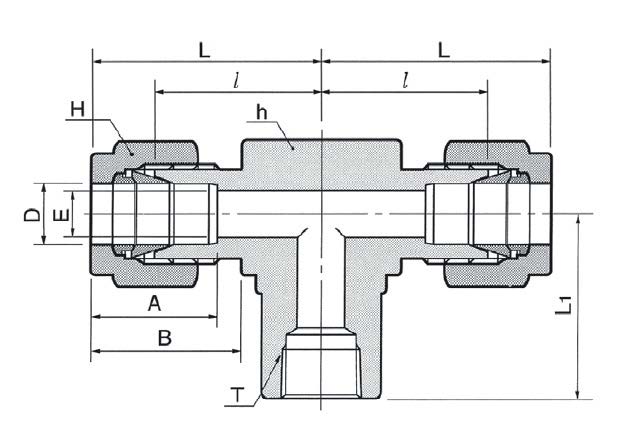

Корпус выполнен из нержавеющей стали AISI 316, обобщённый материал — сталь нержавеющая; применяется двухкольцевая компрессионная схема DK-Lok для стабильной герметичности и выдержки вибраций. Уплотнение резьбы — ФУМ-лента. Соответствует подключению NPT1/8 (канал 1) и 1/8" трубке (канал 2). Рабочие среды: технические и инертные газы, вода, масла, топливо; ориентировочные параметры эксплуатации зависят от трубки и стенки — типичные рабочие давления для размеров 1/8" варьируются в пределах до нескольких сотен бар (вплоть до порядка 400–600 bar при правильной трубке и монтаже), температурный диапазон ориентировочно от −60 °C до +200 °C с учётом материалов уплотнений.

Экспертные рекомендации по применению

Обеспечьте аккуратную резку и снятие фаски трубки, вставьте до упора в седло, затягивайте гайку с контролем момента крутящегося усилия по рекомендациям производителя или динамометрическим ключом; используйте ФУМ‑ленту на резьбе для гарантии герметичности. Избегайте перекоса и чрезмерной деформации обжимных колец при повторном монтаже — при повреждении кольца заменяйте. Перед вводом в эксплуатацию выполните испытание на утечки под рабочим давлением и учтите температурные расширения при трассировке и опорах.
