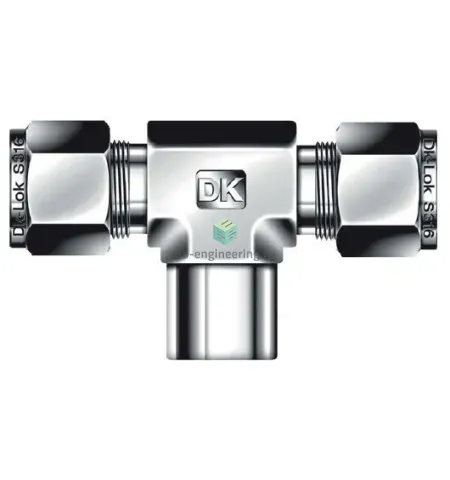

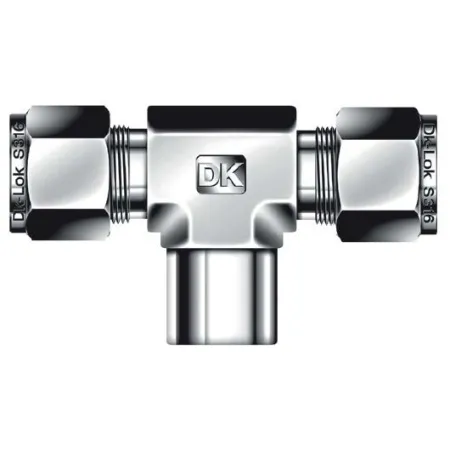

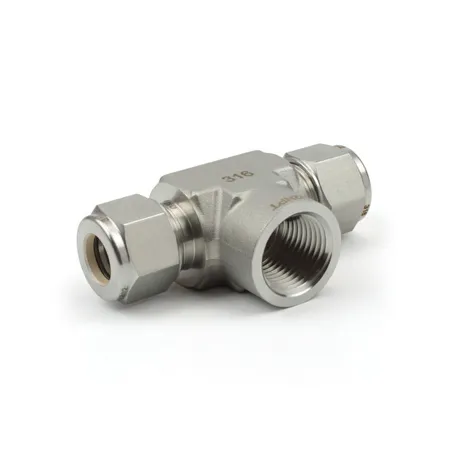

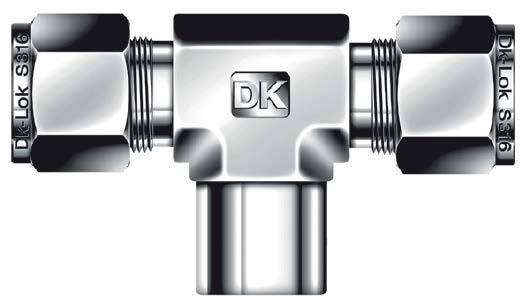

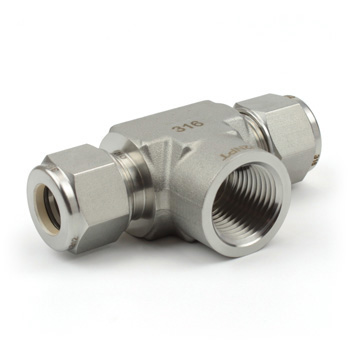

DTBF6-6N-SA DK-Lok - Тройник T-образный с внутр. резьбой осевой обжимной NPT3/8-3/8", нерж.

Назначение и принцип работы

Тройник T-образный с осевой внутренней резьбой предназначен для развязки и ответвления инструментальных линий: соединяет NPT3/8 (внутр. резьба) с трубкой 3/8" (OD) через компрессионное соединение. Работает по принципу обжима трубки двумя обжимными кольцами (феррулами) и гайкой, при этом резьба герметизируется ФУМ-лентой. Применяется в системах пневматики, гидравлики низкого/среднего давления, приборах учета и контроля, пробоотборе и технологических линиях химического, нефтегазового и энергетического оборудования. Типичные эксплуатационные значения: трубная подсоединяемая система 3/8" OD, рабочее давление до ≈400 бар (≈5800 psi) при 20 °C и температурный диапазон ориентировочно −60…+250 °C в зависимости от среды и уплотнений.

Ключевые особенности конструкции

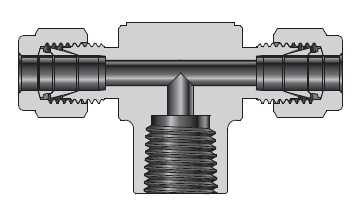

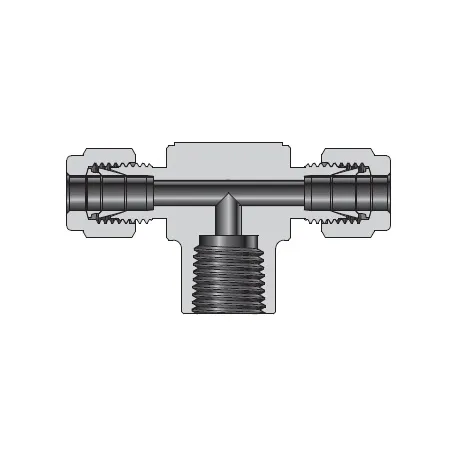

Корпус и внутренние элементы — нержавеющая сталь AISI 316, обеспечивающая коррозионную стойкость в агрессивных средах и совместимость с большинством технологических сред. Конструкция — двухферрульный обжим с гайкой, что обеспечивает металлометаллическое уплотнение трубки и стойкость к вибрациям и цикличным нагрузкам. Резьбовое соединение NPT3/8 герметизируется ФУМ-лентой (входящая рекомендация), тип исполнения — осевая внутренняя резьба для компактной разводки. Соответствует требованиям для инструментальных линий и датчиков; удельные пределы давления и температуры зависят от толщины трубки и условий эксплуатации — ориентируйтесь на паспортные данные производителя.

Экспертные рекомендации по применению

При подборе ориентируйтесь на соответствие OD трубки 3/8" и рабочее давление системы; при монтаже строго соблюдайте глубину посадки трубки, срез выполняйте перпендикулярно, кромки зачищайте и удаляйте заусенцы. Рекомендуется применять ФУМ-ленту только на резьбе NPT, не наносить ее внутрь трубки; для обжима используйте момент затяжки по таблице производителя или калиброванный динамометрический ключ — недотащивание даёт течи, перетяжка деформирует феррулы. После сборки выполните гидростатическую или пневматическую проверку на герметичность. Избегайте длительного воздействия температур за пределами −60…+250 °C и агрессивных сред, несовместимых с AISI 316 и PTFE.
