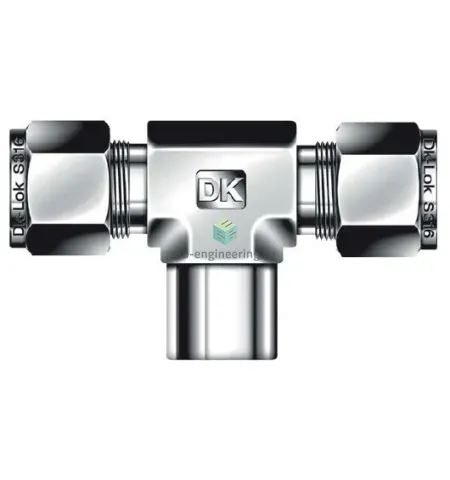

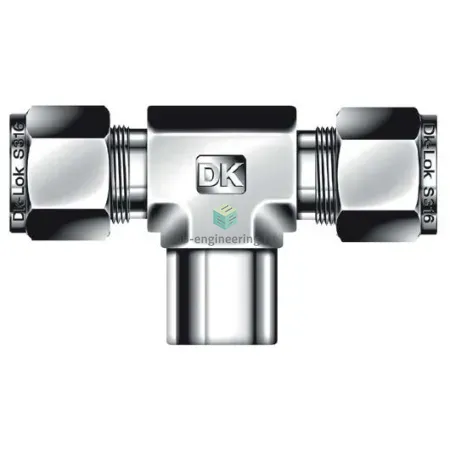

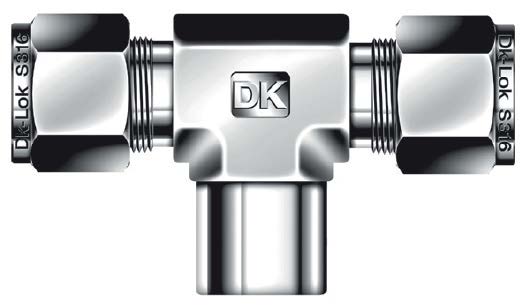

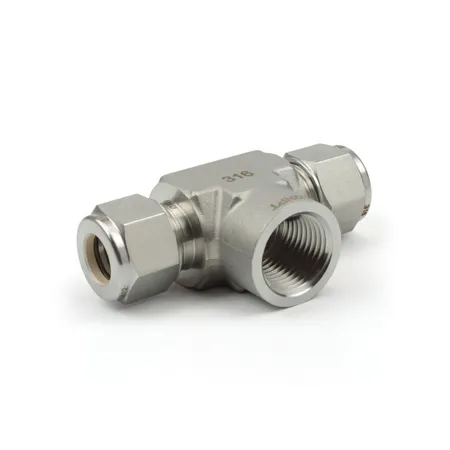

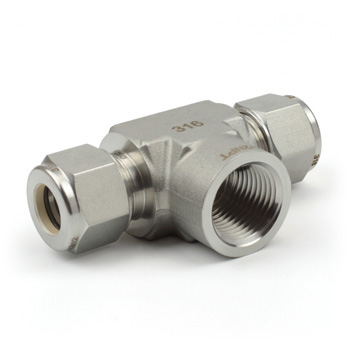

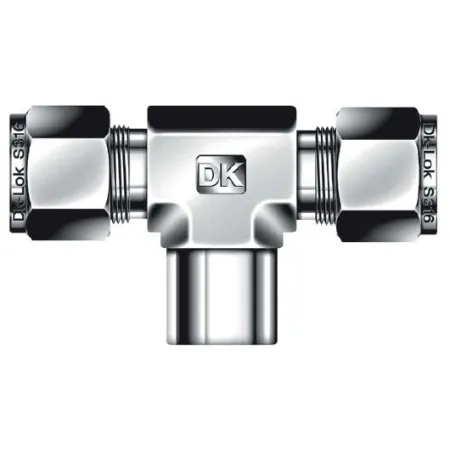

DTBF6M-8N-SA DK-Lok - Тройник T-образный с внутр. резьбой осевой обжимной NPT1/2-6 мм, нерж.

Назначение и принцип работы

Тройник T-образный с осевой внутр. резьбой предназначен для распределения и отвода рабочей среды в трубопроводах и контрольно‑измерительных линиях. Подключение NPT1/2 обеспечивает герметичное врезание в корпус или линии с конической резьбой, ответвление выполняется под 90° на трубку Ø6 мм с помощью обжимной системы. Работает по принципу механического уплотнения трубки двумя обжимными кольцами и гайкой; резьба уплотняется ФУМ‑лентой, что позволяет быстро выполнять монтаж/демонтаж без применения дополнительные прокладок.

Ключевые особенности конструкции

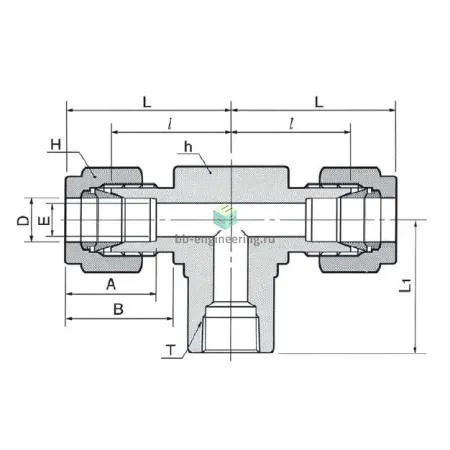

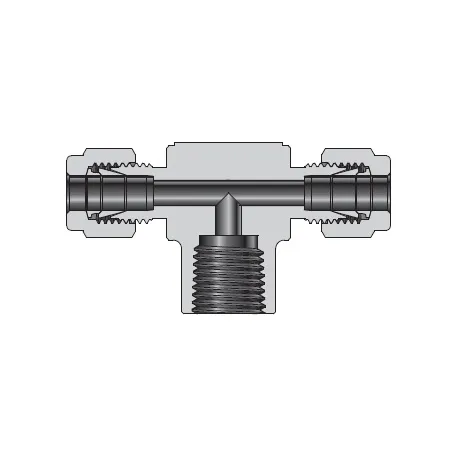

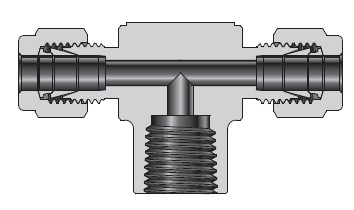

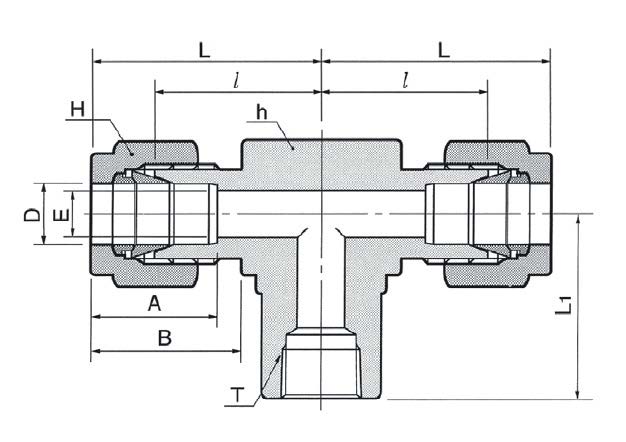

Корпус и основные элементы изготовлены из нержавеющей стали AISI 316, обеспечивающей коррозионную стойкость в агрессивных средах. Конструкция — компрессионный тип с двумя обжимными кольцами (двухколечный фитинг) и гайкой, осевая внутренняя NPT1/2 и трубное ответвление 6 мм. Резьба уплотняется ФУМ‑лентой; при необходимости возможна дополнительная герметизация пастами. Типичные эксплуатационные пределы при правильном монтаже: рабочее давление до ≈413 бар (6000 psi) в зависимости от диаметра и стенки трубки, температурный диапазон ориентировочно −60…+200 °C (зависит от уплотнителя и среды).

Экспертные рекомендации по применению

Подбирайте толщину стенки трубки 6 мм согласно требованиям давления; применяйте AISI 316 в агрессивных средах и для вакуумных линий. Намотку ФУМ‑ленты выполняйте по направлению резьбы, избегайте попадания ленты внутрь трубопровода. Затягивайте гайку до крутящего момента, рекомендованного производителем, чтобы обеспечить правильное уплотнение двух колец — недотяг приводит к течи, перетяг — к деформации колец. При пульсационных нагрузках и высоких температурах рекомендуется периодический контроль состояния уплотнений и замена ФУМ‑ленты при демонтаже.
