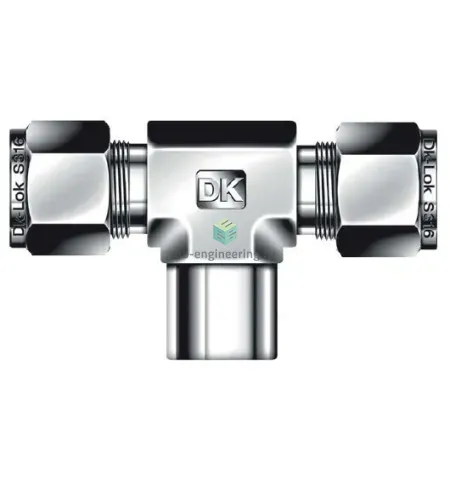

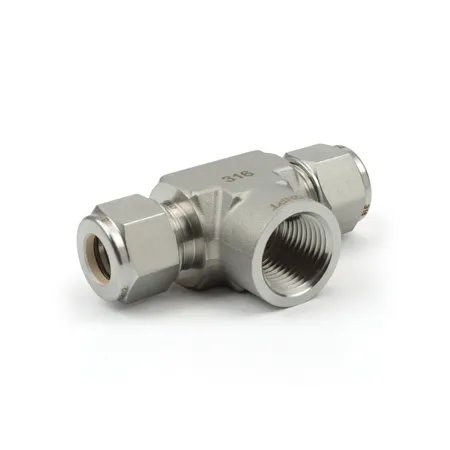

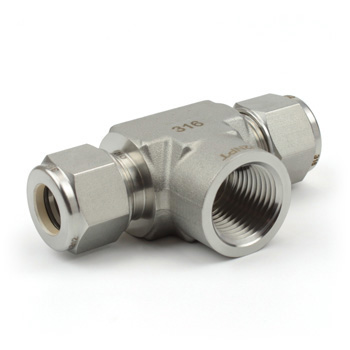

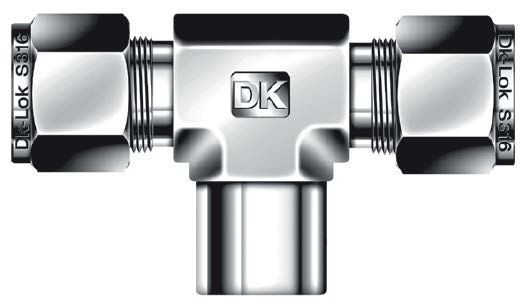

DTBF8-6N-SA DK-Lok - Тройник T-образный с внутр. резьбой осевой обжимной NPT3/8-1/2", нерж.

Назначение и принцип работы

Тройник T‑образный с осевой внутренней резьбой предназначен для ветвления линий технологических сред в системах измерения, отбора проб, гидравлики и пневматики. Подключение NPT 3/8 (канал 1) и обжимной под трубку 1/2″ (канал 2) обеспечивает переход от резьбовой магистрали на 12,7 мм трубку; резьбы герметизируются ФУМ‑лентой. Рабочий принцип — механическое уплотнение обжимными кольцами (две прижимные втулки + гайка) для создания металлометаллического или металлополимерного уплотнения без сварки, позволяющего эксплуатировать узел при типичных давлениях систем КИПиА при условии соблюдения рекомендаций по размерности и материалам.

Ключевые особенности конструкции

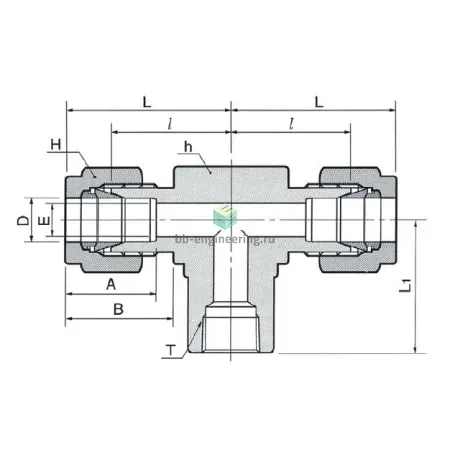

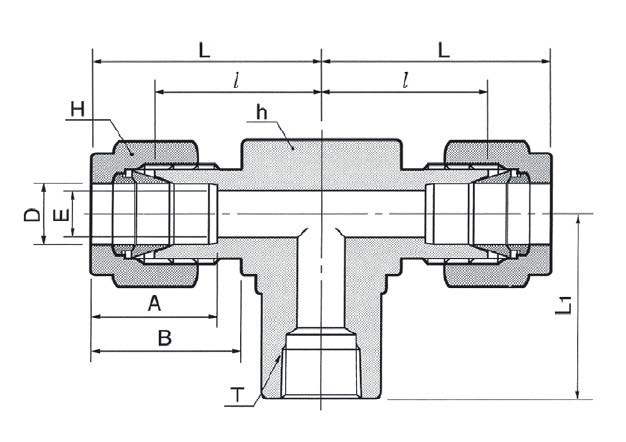

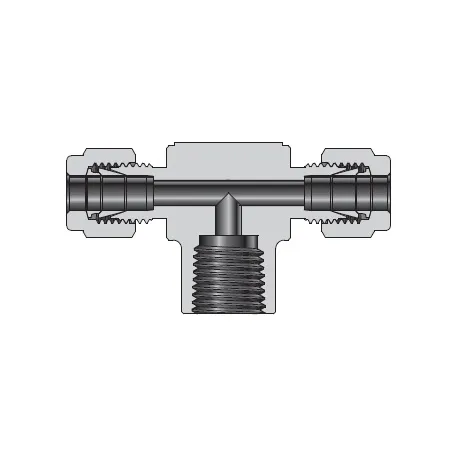

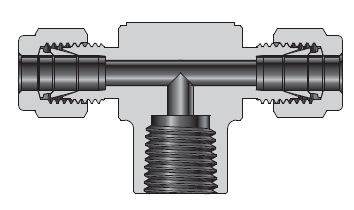

Корпус и обжимные элементы — нержавеющая сталь AISI 316, стойкая к коррозии и совместимая с агрессивными средами. Конструкция: обжим трубки двумя обжимными кольцами и гайкой обеспечивает надежную герметизацию при вибрации и перепадах давления. Резьба NPT герметизируется ФУМ‑лентой, что упрощает монтаж. Применяется для жидкостей и газов; ориентировочный температурный диапазон эксплуатации — от −60 до +250°C (зависит от среды и уплотнений); рабочее давление определяется диаметром трубки и толщиной стенки — уточняйте в паспорте изделия.

Экспертные рекомендации по применению

Перед установкой убедитесь в соответствии OD трубки 1/2″ и толщины стенки с требованиями DK‑Lok. Наносите ФУМ‑ленту только на внешнюю резьбу, не допускайте попадания ленты внутрь трубопровода. Затягивайте гайку обжима по рекомендациям производителя, обеспечивая правильный «заход» вкладышей — недозатяжка приводит к течи, перетяжка деформирует втулки. После монтажа выполните опрессовку и проверку на герметичность. При агрессивных средах и повышенных температурах согласуйте материал труб и условия с поставщиком.
