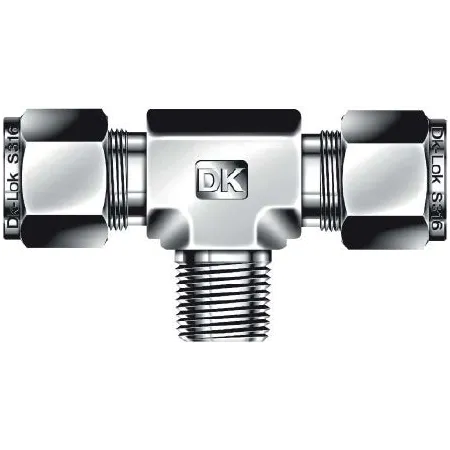

DTBM12M-8R-SA DK-Lok - Тройник T-образный с нар. резьбой осевой обжимной R1/2-12 мм, нерж.

Назначение и принцип работы

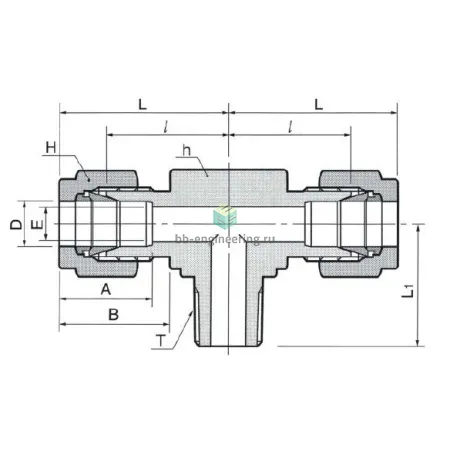

Тройник T-образный с нарезной осевой резьбой и обжимным соединением R1/2-12 мм предназначен для разветвления и распределения рабочих сред в технологических линиях приборного и полевого оборудования: контрольные трубопроводы, системы измерения давления, газо- и жидкостные магистрали, аналитические и лабораторные установки. Конструкция реализует надежное герметичное ответвление: канал 1 — резьбовой переход R1/2, канал 2 — обжим под трубку Ø12 мм; уплотнение резьбы выполняется ФУМ-лентой, а герметичность трубного соединения обеспечивается двумя обжимными кольцами и гайкой, которые создают плотно центрированное уплотнение без полимерных манжет.

Ключевые особенности конструкции

Корпус и внутренние элементы — нержавеющая сталь AISI 316, обеспечивающая коррозионную стойкость и применение в агрессивных средах. Обжимная система — двухкольцевая с гайкой (compression with two ferrules), адаптирована к трубке 12 мм (OD 12 мм). Резьба R1/2 совместима с метрическими/параллельными адаптерами; резьбовое уплотнение — ФУМ-лента (PTFE). Типичные эксплуатационные диапазоны для аналогичных изделий DK-Lok: рабочее давление при комнатной температуре до 300–400 бар (зависит от толщины стенки трубки) и температурный диапазон корректируется материалами — ориентировочно от −196 °C до +260 °C по металлу; уточняйте пределы по конкретной конфигурации и таблице производителя.

Экспертные рекомендации по применению

Перед монтажом обеспечьте чистоту трубки, равномерную обрезку и снятие фаски; вставьте трубку до упора в корпус тройника. Для резьбы используйте ФУМ-ленту тонким слоем по направлению нарезки; динамометрический момент — по таблице изготовителя, при отсутствии данных: затянуть гайку после утапливания первой обжимной ступени контролируемым усилием и выполнить проверку на утечку при рабочем давлении. Не допускайте многократного повторного использования обжимных колец при серьёзных циклических нагрузках — заменяйте при повторном монтаже. Избегайте ударных перегрузок и коррозии в зонах контакта; при агрессивных средах проверяйте совместимость AISI 316 и трубы.
