DTBM14-12N-SA DK-Lok - Тройник T-образный с нар. резьбой осевой обжимной NPT3/4-7/8", нерж.

Назначение и принцип работы

Тройник T-образный с осевой наружной резьбой предназначен для ответвления и объединения трубопроводов в системах измерения, энергетики и гидравлики, где требуются коррозионная стойкость и герметичное соединение. Конструкция сочетает резьбовое соединение NPT3/4 и обжимное подключение под трубку 7/8″ с двухкольцевой системой обжима, обеспечивая механическую фиксацию и уплотнение каналов при давлении технологической среды. Резьба дополнительно уплотняется ФУМ-лентой для предотвращения протечек в резьбовом узле.

Ключевые особенности конструкции

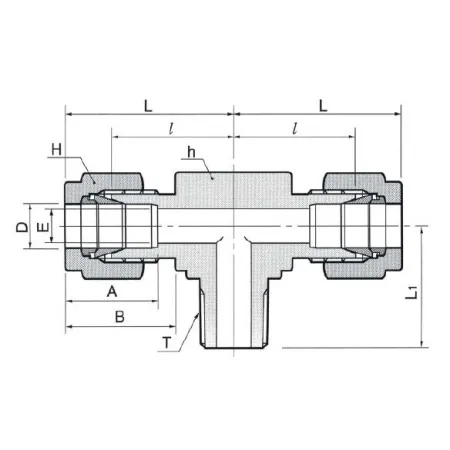

Корпус и все рабочие элементы выполнены из нержавеющей стали AISI 316, что обеспечивает стойкость к морской воде, аммиаку и большинству коррозионных агрессивных сред. Обжимная система — две обжимные втулки и гайка — обеспечивает металл-металл контакт и надежное удержание трубки Ø 7/8″. Для резьбы используется стандарт NPT3/4; уплотнение — ФУМ-лента. При корректном подборе трубки и толщины стенки изделие эксплуатируется в широком диапазоне давлений (практически до нескольких сотен бар при соответствующих размерах трубки) и температур примерно от −60°C до +200°C, при этом точные пределы зависят от условий применения и типа уплотнения.

Экспертные рекомендации по применению

Подбирайте трубку по рекомендуемому наружному диаметру и толщине стенки; перед обжимом удаляйте заусенцы и обеспечьте правильную посадку первой и второй втулок. Для резьбы используйте ФУМ-ленту в 2–3 слоя, избегайте герметиков, несовместимых с технологической средой. Затяжку выполняйте по рекомендациям производителя (от руки до упора, затем контролируемая доводка ключом) и проверяйте на герметичность при рабочих давлениях. Избегайте точечных вибраций и механических ударов; при коррозионных средах планируйте регулярную инспекцию соединений.
