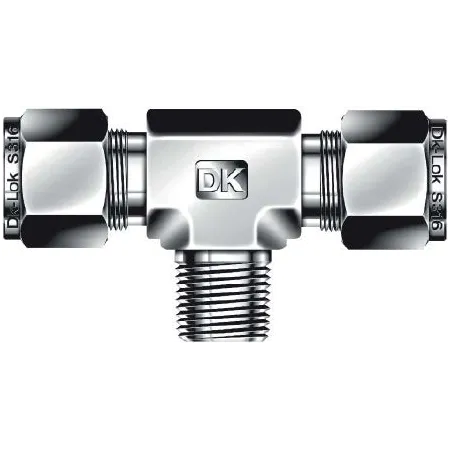

DTBM16M-6N-SA DK-Lok - Тройник T-образный с нар. резьбой осевой обжимной NPT3/8-16 мм, нерж.

Назначение и принцип работы

Тройник T-образный с осевой наружной резьбой NPT 3/8 выполняет ответвление линий технологической арматуры и приборных трубопроводов для жидкостей и газов. Конструкция обеспечивает герметичное соединение 16 мм трубки к магистрали с резьбовым штуцером NPT 3/8; резьба уплотняется ФУМ-лентой, а герметизация линии — обжимом трубки двумя обжимными кольцами и гайкой. Применяется в системах КИПиА, гидравлике и пневматике, технологических линиях химико-фармацевтических и пищевых производств, где требуется компактное ответвление с высокой коррозионной стойкостью.

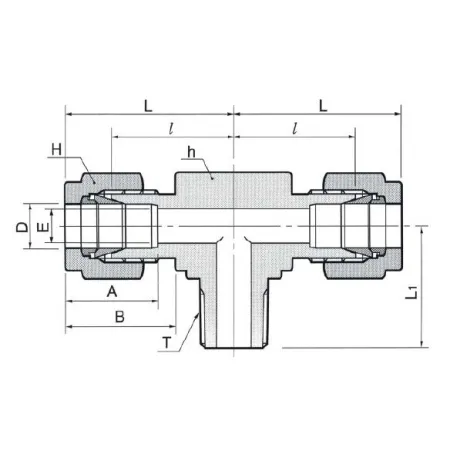

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316, что обеспечивает устойчивость к коррозии и совместимость с агрессивными средами. Система обжима двух колец обеспечивает повторяемое, герметичное соединение без сварки; резьбовое соединение NPT 3/8 уплотняется ФУМ-лентой. Рабочая среда: сжатые газы, масла, теплоносители, технологические растворы. Типичные рабочие параметры для аналогичных изделий: давление до ~420 бар (в зависимости от диаметра трубки и условий эксплуатации) и температурный диапазон примерно от −60 до +260 °C (ограничено материалами уплотнения и средой).

Экспертные рекомендации по применению

Перед монтажом обрежьте и фаскуйте трубку 16 мм, удалите заусенцы и полностью посадите ведущую втулку. Резьбу NPT уплотняйте только ФУМ-лентой по направлению завинчивания; не наносите ленты на уплотняющие поверхности обжимного узла. Затягивайте гайку динамометрическим ключом согласно таблице производителя — избегайте перетяжки, чтобы не деформировать втулки. Выполняйте проверку на герметичность давлением выше эксплуатационного на этапе ввода в эксплуатацию и регламентные осмотры при повышенных вибрациях или агрессивных средах.
