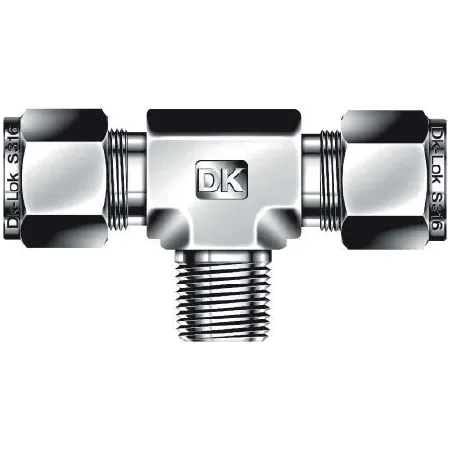

DTBM18M-12N-SA DK-Lok - Тройник T-образный с нар. резьбой осевой обжимной NPT3/4-18 мм, нерж.

Назначение и принцип работы

Тройник T-образный с осевой наружной резьбой NPT3/4-18 и ответвлением под трубку Ø18 мм предназначен для разветвления или подключения ответвления в трубопроводах технологических систем с жидкими и газообразными средами. Конструкция обжимного фитинга с двумя обжимными кольцами и гайкой обеспечивает герметичное металл‑по‑металлу соединение трубки Ø18 мм; резьба уплотняется ФУМ-лентой при монтаже. Применяется в системах КИПиА, гидравлике и промгазе для давлений, типично до 414 бар (6000 psi) при комнатной температуре, с рабочим температурным диапазоном порядка −196 °C…+400 °C в зависимости от среды и уплотнений.

Ключевые особенности конструкции

Корпус и седло выполнены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость и совместимость с агрессивными средами. Обжимная схема — две обжимные гильзы (ferrules) и гайка — гарантирует повторяемое герметичное соединение без применения дополнительных уплотнителей в канале трубки. Резьбовое подключение NPT3/4-18 герметизируется ФУМ‑лентой; внутренний проход рассчитан на трубку Ø18 мм. Конструкция рассчитана на высокие давления и температурные циклы; совместима с маслами, газами, паром и большинством технологических сред.

Экспертные рекомендации по применению

Подбирайте трубку по внешнему Ø 18 мм и рекомендуемой толщине стенки; очищайте торцы перед монтажом. Уплотняйте только наружную NPT‑резьбу ФУМ‑лентой, избегайте попадания уплотнителя в проток. Затягивайте гайку согласно инструкции производителя: навинтить до упора пальцами, затем довести ключом (около 1–1,5 оборота после ручного затяжения) и сверять с таблицей моментов DK‑Lok для данной комбинации диаметра и материала. Избегайте повторного многократного демонтажа без замены обжимных колец и контролируйте вибрацию и осевые нагрузки на трубу.
