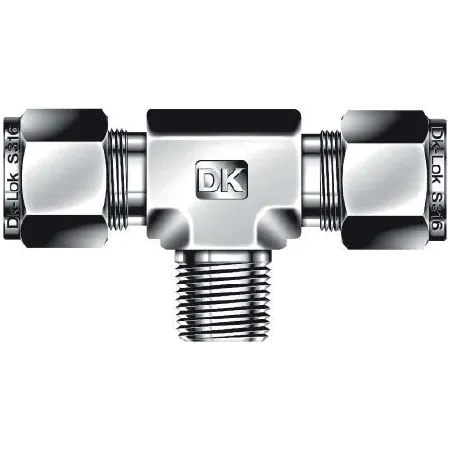

DTBM18M-8N-SA DK-Lok - Тройник T-образный с нар. резьбой осевой обжимной NPT1/2-18 мм, нерж.

Назначение и принцип работы

Тройник T-образный с осевой наружной резьбой NPT1/2 и ответвлением под трубку Ø18 мм предназначен для разветвления линий трубопроводов в технологических установках, системах КИПиА и гидравлике. Рабочий принцип — механическое уплотнение трубки обжимом двух конических обжимных колец и гайки; резьбовое соединение NPT герметизируется ФУМ-лентой. Комбинация металлического обжима и резьбовой компенсации обеспечивает герметичность при высоких давлениях и в газовых средах, позволяет подключать 1 канал NPT1/2 и 1 канал под трубку 18 мм.

Ключевые особенности конструкции

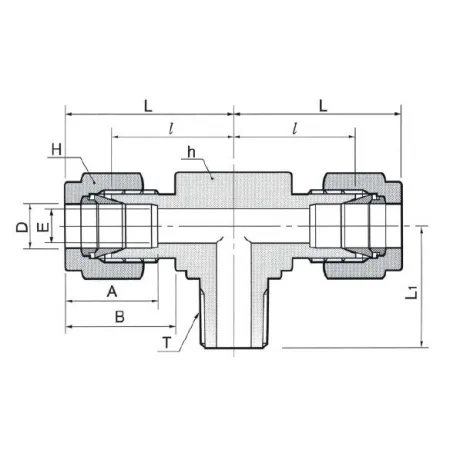

Корпус и обжимные элементы изготовлены из нержавеющей стали AISI 316 (коррозионностойкая марка), два отсекающих обжимающих кольца и гайка обеспечивают уплотнение без эластомерных вставок. Для резьбы применяется ФУМ-лента. Конструкция рассчитана на агрессивные среды (вода, масла, сжатые газы, пар) и вакуумные приложения; рабочие давления зависят от толщины стенки трубки и режимов, типично в пределах до нескольких сотен бар (уточнять по технической карте), рабочая температура при стандартном исполнении ориентировочно от −60 °C до +200 °C. Корпус AISI 316 даёт устойчивость к коррозии и обеспечивает совместимость с технологическими средами.

Экспертные рекомендации по применению

При подборе используйте профиль и толщину стенки трубки Ø18 мм, соответствующие расчетному давлению; соблюдайте глубину посадки трубки и положение двух обжимных колец. Перед монтажом очистите и фаскуйте торцы, применяйте ФУМ-ленту на наружную NPT1/2 резьбу по направлению закручивания, не наносите герметик внутрь канала. Затяжку выполняйте динамометрическим ключом по таблице производителя; избегайте перекоса и чрезмерной деформации трубки. После первого заполнения системы рекомендуется провести контрольное подтягивание и испытание на протечку. При агрессивных средах или высоких температурах согласуйте материал и класс уплотнений с поставщиком.
