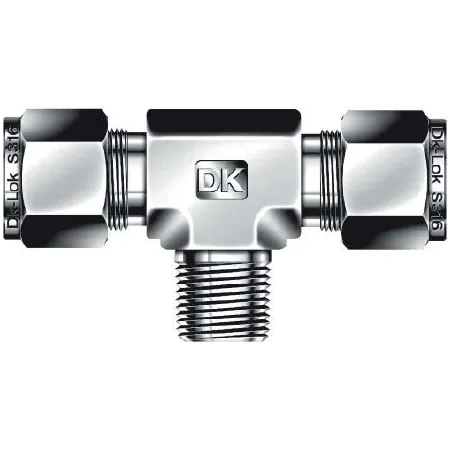

DTBM3M-2N-SA DK-Lok - Тройник T-образный с нар. резьбой осевой обжимной NPT1/8-3 мм, нерж.

Назначение и принцип работы

Тройник T-образной формы с осевой наружной резьбой NPT1/8 и ответвлением под трубку Ø 3 мм предназначен для ответвления и распределения рабочей среды в приборных и технологических линиях: сигнализация давления, измерительные пробки, мини-гидравлика и пневматика. Принцип работы — герметичное разделение потока при помощи обжимного соединения: две обжимные гильзы и гайка формируют неразъемное уплотнение на трубке Ø 3 мм, а резьбовое подключение NPT1/8 уплотняется ФУМ-лентой для обеспечения конической резьбовой герметичности и стандартизированного стыка с резьбовыми портами.

Ключевые особенности конструкции

Корпус и обжимные элементы выполнены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах и долговечность. Конструкция — обжим трубки двумя обжимными кольцами и гайкой, осевая наружная резьба NPT1/8; резьвовое уплотнение — ФУМ-лента. Рекомендуемые рабочие среды: сжатые газы, масла, гидравлические и аналитические среды. Рабочее давление зависит от трубки и режима, типично до 600 бар для тонкостенных трубок малых диаметров при правильном монтаже; температурный диапазон эксплуатации примерно от −60 °C до +260 °C в зависимости от уплотнителя и среды.

Экспертные рекомендации по применению

Подбирайте тройник под конкретную трубку Ø 3 мм и толщину стенки; перед монтажом удаляйте заусенцы и обеспечьте полное посадочное вхождение трубки в корпус. На резьбу NPT1/8 используйте ФУМ-ленту по направлению заворачивания для исключения протечек. Не допускайте перекоса при подтягивании гайки — сначала затяните до схватывания, затем по рекомендованному производителем моменту (см. таблицу моментов DK‑Lok). Избегайте многократного повторного использования обжимных колец без их замены; при агрессивных средах контролируйте состояние AISI 316 и при необходимости применяйте антикоррозионную защиту.
