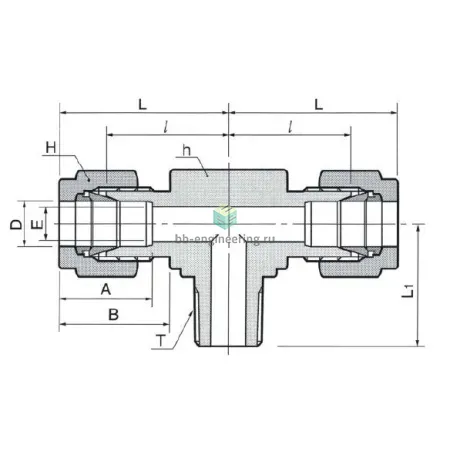

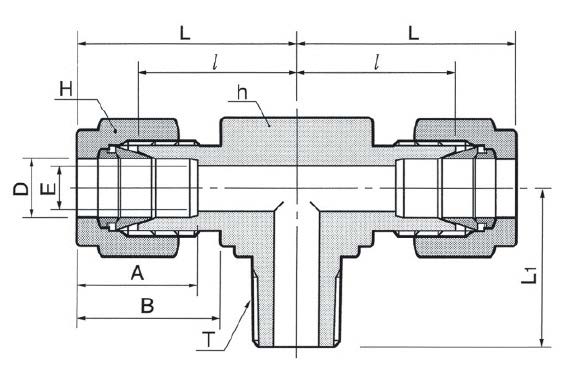

DTBM6M-4R-SA DK-Lok - Тройник T-образный с нар. резьбой осевой обжимной R1/4-6 мм, нерж.

Назначение и принцип работы

Тройник T-образный с наружной резьбой осевой R1/4 и присоединением под трубку 6 мм предназначен для распределения технологических сред в трубопроводах приборного и технологического оборудования (газ, жидкость, пар) при давлениях до ~400 бар и рабочих температурах примерно от −60°C до +260°C в зависимости от среды и уплотнений. Конструкция обжимная: трубка вставляется в гнездо и жестко фиксируется двумя обжимными кольцами и гайкой; резьбовой переход герметизируется ФУМ-лентой, что обеспечивает надежное разделение потоков и минимальные внутренние утечки.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316, стойкая к коррозии и совместимая с агрессивными средами. Обжимной механизм состоит из двух конических обжимных колец и гайки, обеспечивающих металлометаллическое уплотнение трубки Ø6 мм. Резьбовое соединение R1/4 уплотняется ФУМ-лентой; материал корпуса обеспечивает эксплуатацию при повышенных давлениях и температурах, характерных для КИПиА и гидросистем. Применение — аналитические линии, гидравлика, газовые магистрали, нефтехимия.

Экспертные рекомендации по применению

Перед монтажом обеспечить чистоту и отсутствие заусенцев на трубке Ø6 мм, обрезать под прямым углом и полностью вставить до упора. Накатать ФУМ-ленту на R1/4 аккуратно, не закладывая внутрь канала, и затянуть гайку динамометрически: после первоначальной прижимной посадки обычно дополнительно 1–1,25 оборота. Избегать перетяжки и вибраций, использовать глушители вибрации при динамических нагрузках. Для агрессивных или критичных сред согласовывать совместимость материалов и рабочие параметры с поставщиком.
