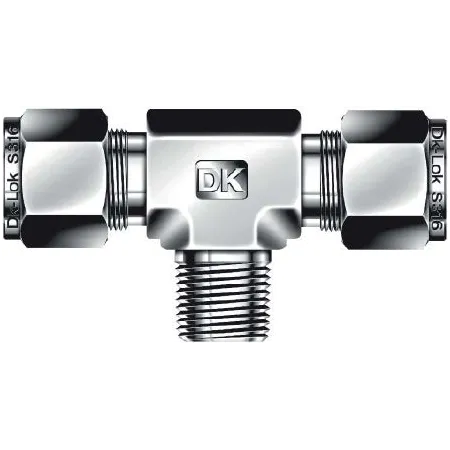

DTBM6M-6N-SA DK-Lok - Тройник T-образный с нар. резьбой осевой обжимной NPT3/8-6 мм, нерж.

Назначение и принцип работы

Тройник T-образный с осевой наружной резьбой NPT 3/8 и ответвлением под трубку 6 мм предназначен для разветвления и отбора технологической или измерительной магистрали в системах КИПиА, гидравлики и пневматики. Работает по принципу обжима трубки двумя коническими обжимными кольцами и гайкой с герметизацией резьбы ФУМ-лентой; при затяжке формируется уплотнительный зазор между кольцами и трубкой, обеспечивающий повторяемое герметичное соединение между каналами NPT3/8 и 6 мм трубкой.

Ключевые особенности конструкции

Корпус и обжимные элементы выполнены из нержавеющей стали AISI 316, обеспечивающей стойкость к коррозии и совместимость с агрессивными рабочими средами (вода, масла, инертные газы, большинство химикатов). Конструкция — обжимной тип с двумя колечками и гайкой; резьба NPT3/8 уплотняется ФУМ-лентой. Для 6 мм трубки типичное рабочее давление в полевых условиях достигает сотен бар (зависит от толщины стенки трубки и условий), температурный диапазон материала AISI 316 позволяет эксплуатировать узел в широком интервале (низкотемпературные среды до криогенных значений и нагрев до нескольких сотен °C при корректном выборе уплотнений).

Экспертные рекомендации по применению

Подбирайте трубку 6 мм по толщине стенки под требуемое давление; перед монтажом срежьте кромку перпендикулярно и удалите фаску. Затягивайте гайку и резьбу согласно рекомендациям производителя (использовать ФУМ-ленту на резьбе NPT3/8), избегайте многократного переиспользования обжимных колец — при демонтаже заменяйте кольца для сохранения герметичности. При пуско-наладке выполняйте пробный гидравлический тест и контролируйте утечки при рабочем давлении и температуре. Учитывайте химическую совместимость среды с AISI 316 и ФУМ-лентой; при критичных режимах — согласуйте подбор с паспортом изделия.
