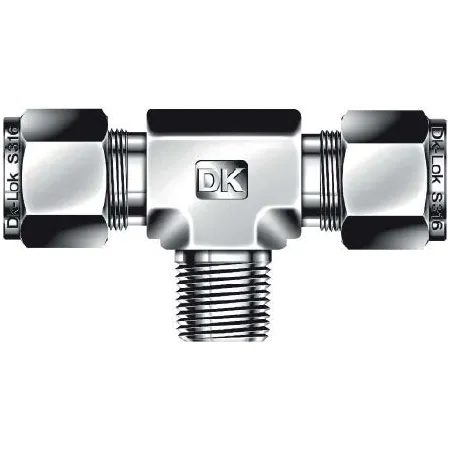

DTBM6M-8N-SA DK-Lok - Тройник T-образный с нар. резьбой осевой обжимной NPT1/2-6 мм, нерж.

Назначение и принцип работы

Тройник T-образный с осевой наружной резьбой NPT1/2 и ответвлением на трубку Ø6 мм предназначен для ответвления технологических линий в системах с жидкостями и газами: контрольных точек, приборных подключений и пробоотборов. Соединение выполняется комбинированно: резьбовой участок NPT1/2 герметизируется ФУМ-лентой, а трубное подключение — обжимом с двумя обжимными кольцами и гайкой, что обеспечивает металло-металлическую фиксацию и уплотнение при статических и циклических нагрузках.

Ключевые особенности конструкции

Корпус и обжимные элементы изготовлены из нержавеющей стали AISI 316, устойчивой к коррозии в агрессивных средах. Двойная обжимная система DK‑Lok обеспечивает надежную центровку и высокую герметичность для трубок Ø6 мм; тип уплотнения резьбы — ФУМ-лента. Конструкционно изделие рассчитано на применение в средах: нейтральные и агрессивные жидкости, технические и инертные газы. Типичные эксплуатационные диапазоны при стандартных уплотнениях: температура от −50°C до +200°C и рабочие давления, зависящие от стенки трубки и условия монтажа (ориентировочно до нескольких сотен бар для трубок Ø6 мм); точные значения — по паспортным данным производителя.

Экспертные рекомендации по применению

При подборе учитывайте сверление и толщину стенки трубки Ø6 мм и соответствие калибра NPT1/2 (1/2-14 NPT). Перед сборкой очистите резьбу и используйте аккуратный слой ФУМ-ленты; при обжиме соблюдайте рекомендованный момент затяжки для двухколечковой системы DK‑Lok и проверяйте уплотнение на стендовых испытаниях. Избегайте вибрационных перегрузок без дополнительной фиксации трубопровода; при агрессивных средах или повышенных температурах рассмотрите альтернативные уплотнители и уточняйте лимиты давления в техническом паспорте AISI 316 исполнения.
