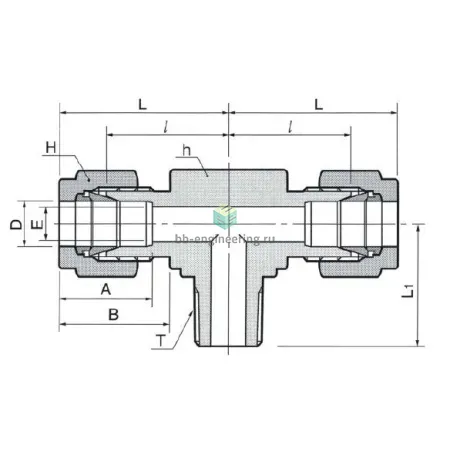

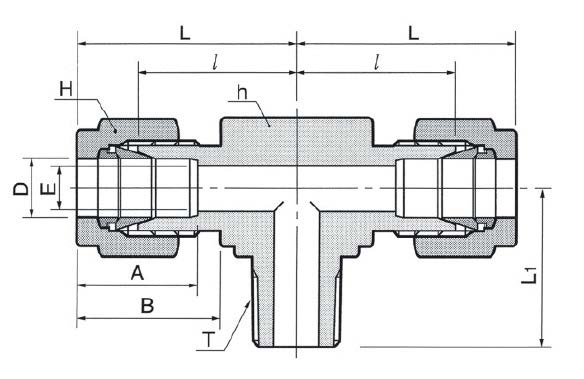

DTBM8M-2R-SA DK-Lok - Тройник T-образный с нар. резьбой осевой обжимной R1/8-8 мм, нерж.

Назначение и принцип работы

Тройник T-образный с осевой наружной резьбой R1/8 и ответвлением под трубку 8 мм предназначен для ответвления и распределения сред в контрольно-измерительных и технологических трубопроводах (сжиженные и газообразные среды, гидравлика, пневматика, системах отбора проб). Конструкция обжимного типа с двумя обжимными кольцами и гайкой обеспечивает герметичное соединение трубки 8 мм без сварки: при затяжке гайки кольца сжимают трубку на корпусе из AISI 316, обеспечивая металлометаллическое уплотнение в сочетании с уплотнением резьбы ФУМ-лентой на наружной резьбе R1/8.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316, стойкая к коррозии и большинству рабочих сред. Исполнение: тройник T-образный с наружной осевой резьбой R1/8 и ответвлением для трубки 8 мм; тип уплотнения резьбы — ФУМ-лента. Тип соединения — двухколечный обжим (две обжимные гильзы + гайка) обеспечивает повторяемую герметичность и ремонтопригодность. Типичные эксплуатационные ориентиры: рабочее давление до ~100 бар (точно по паспорту для конкретного диаметра и режима), рабочая температура ориентировочно от −60 °C до +200 °C в зависимости от применённого уплотнителя. Подходит для агрессивных сред при условии совместимости материала трубки и уплотнений.

Экспертные рекомендации по применению

Подбирать по материалу и допустимому давлению в соответствии с паспортом системы; для газовой и точной аналитики требуются промывка и обезжиривание перед монтажом. Рекомендованная сборка: трубку обрезать в квадрат, снять фаску и задиры, надвинуть гайку и обжимные кольца, упереть трубку в седло корпуса, затянуть до упора вручную и затем дополнительно 1–1,25 оборота ключом (следовать инструкции производителя). На резьбу наносить ФУМ-ленту, избегая попадания в поток. Избегать перетяжки и вибраций без опор трубопровода; при агрессивных средах применять контрольные испытания на герметичность и периодическую инспекцию.
