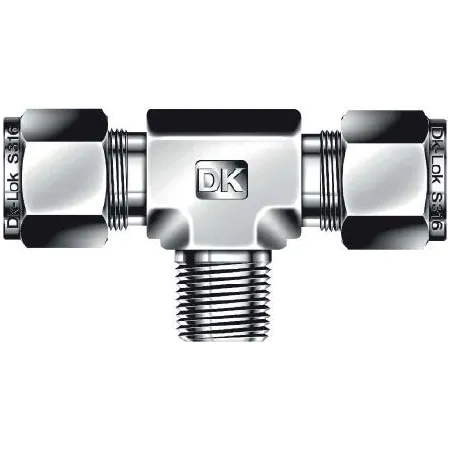

DTBM8M-6N-SA DK-Lok - Тройник T-образный с нар. резьбой осевой обжимной NPT3/8-8 мм, нерж.

Назначение и принцип работы

Тройник T-образный с наружной осевой резьбой предназначен для ответвления и развязки инструментальных линий в системах контроля и регулирования, гидравлике и технологических магистралях. Подключение NPT3/8 (канал 1) обеспечивает герметичное крепление к резьбовым узлам, два других патрубка рассчитаны на обжимную трубку Ø 8 мм (канал 2). Принцип работы — механическое уплотнение обжимными колец (двойная двухфerrулная конструкция) и уплотнение резьбы с помощью ФУМ-ленты; при затяжке гайки обжимные кольца фиксируют трубку, обеспечивая повторяемую, виброустойчивую и беспротечную стыковку.

Ключевые особенности конструкции

Корпус и обжимные элементы выполнены из нержавеющей стали AISI 316, что гарантирует коррозионную стойкость и совместимость с агрессивными средами. Конструкция — обжим с двумя кольцами и гайкой, применение ФУМ-ленты для резьбового уплотнения. Рекомендуемая рабочая прочность для типоразмеров такого класса до 6000 psi (≈413 бар) при комнатной температуре; температурный диапазон эксплуатации ориентировочно от −60 °C до +260 °C в зависимости от уплотнений и среды. Применяется для газов и жидкостей: технологические среды, инертные и агрессивные среды, гидравлические линии, линии измерений и сжатого воздуха.

Экспертные рекомендации по применению

Перед монтажом обрежьте трубку строго под прямым углом, зачистите от заусенцев и вставьте до упора. Затяните гайку до контакта, затем дополнительно 1–1,25 оборота (или по торцевому моменту из паспорта производителя). Используйте ФУМ-ленту на NPT3/8 только на резьбе, не применять на обжимной зоне. Избегайте повторного многократного демонтажа обжимных колец — при повторном монтаже рекомендуется замена феррулов. Контролируйте рабочее давление и температуру, не допускать ударных нагрузок и перегибов на расстоянии до 5–10 диаметров трубки от фитинга.
