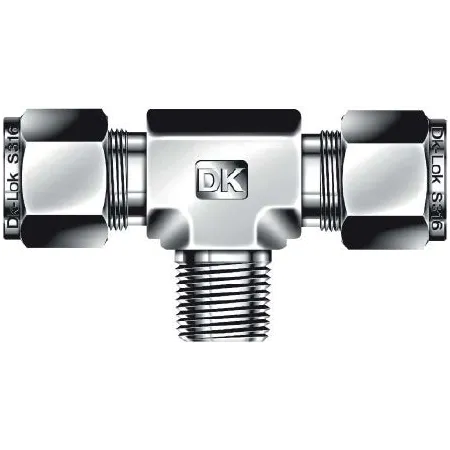

DTBM8M-8N-SA DK-Lok - Тройник T-образный с нар. резьбой осевой обжимной NPT1/2-8 мм, нерж.

Назначение и принцип работы

Тройник T-образный с осевой наружной резьбой NPT1/2 и ответвлением под трубку Ø8 мм предназначен для ответвления потоков в приборных и технологических трубопроводах: газ, пар, вода, масла, коррозионно-агрессивные среды. Принцип работы — герметичное механическое соединение методом обжима: вставленная трубка Ø8 мм фиксируется двумя обжимными кольцами и гайкой, а резьбовое соединение NPT1/2 уплотняется ФУМ-лентой для предотвращения протечек под давлением. Конструкция обеспечивает компактный переход от резьбового канала к трубной магистрали при осевых ответвлениях.

Ключевые особенности конструкции

Корпус и элементы — нержавеющая сталь AISI 316, общая сталь нержавеющая; уплотнение резьбы — ФУМ-лента; соединение — двухкольцевой обжим с гайкой (тип DK-Lok). Применимо в диапазоне рабочих давлений до ≈400 бар (в зависимости от толщины стенки трубки и условий) и температур от −60 °C до +260 °C (ограничено уплотнением и рабочей средой). Конструкция устойчива к коррозии, подходит для аналитики, энергетики и химии; обеспечивает повторяемое безрезьбовое уплотнение трубки и устойчивость к вибрации.

Экспертные рекомендации по применению

Перед монтажом убедитесь в соответствии стенки трубки Ø8 мм и отсутствии задиров — рез должен быть прямым и снятым фаской. На NPT1/2 наносите 2–3 оборота ФУМ-ленты в направлении резьбы, избегайте попадания ленты внутрь прохода. Сборка: заверните гайку до упора вручную, затем дайте окончательное затяжение ключом (обычно 1–1.25 оборота после упора для первого монтажа); не перетягивайте — это деформирует обжимные кольца. После установки выполните проверку на герметичность на номинальном давлении, избегайте многократных повторных сборок без замены колец.
