DTBM8M-8R-SA DK-Lok - Тройник T-образный с нар. резьбой осевой обжимной R1/2-8 мм, нерж.

Назначение и принцип работы

Тройник T‑образный с осевой наружной резьбой R1/2 и боковым ответом под трубку 8 мм предназначен для ответвления линий в системах технологической и измерительной арматуры. Соединение реализовано по принципу обжима: две обжимные гильзы и гайка фиксируют трубку диаметром 8 мм, а резьбовой переход R1/2 герметизируется с применением ФУМ‑ленты. Изделие используется для перенаправления потоков жидкостей и газов, подсоединения датчиков и отводов в коррозионно‑стойких системах, где требуется герметичное быстрое демонтируемое соединение.

Ключевые особенности конструкции

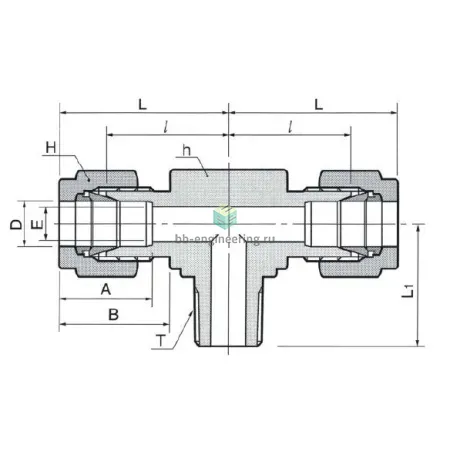

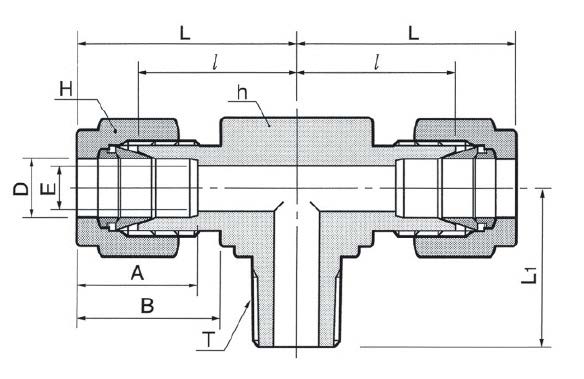

Корпус и обжимные элементы выполнены из нержавеющей стали AISI 316, что обеспечивает стойкость к коррозии и совместимость с водой, паром, большинством нефтехимических продуктов и агрессивных сред. Конструкция: два обжимных кольца + гайка для трубки Ø8 мм и внешняя резьба R1/2 под стандартный фитинг. Тип уплотнения резьбы — ФУМ‑лента; уплотнение обжима — металл‑металл (гильзы). Типичные эксплуатационные диапазоны зависят от толщины трубки и режима, ориентировочно рабочее давление может достигать сотен бар при корректном выборе трубки; температурный диапазон — ограничен термостойкостью уплотнений (ФУМ до ≈+260°C), при отсутствии эластомеров обжимные соединения допускают повышенные температуры до ≈+400°C.

Экспертные рекомендации по применению

Перед монтажом обеспечить чистую от заусенцев торцовую поверхность трубки Ø8 мм и правильную посадку гильз; глубина вкрутки контролируется по упору. Наносите ФУМ‑ленту только на наружную резьбу R1/2, не закладывая ленту внутрь прохода. Не допускайте многократного повторного использования обжимных гильз — меняйте при повторном монтаже. Избегайте перекоса и чрезмерного момента при затяжке гайки — это снижает герметичность и деформирует кольца. Выполняйте опрессовку и испытание на утечку после установки; при агрессивных средах предпочтительно подбирать AISI 316 и контролировать совместимость трубки по стенке и материалу.
