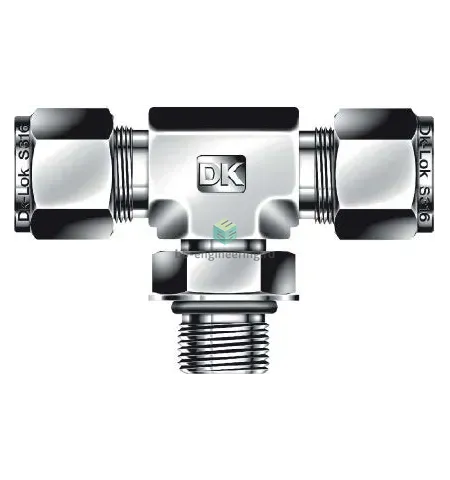

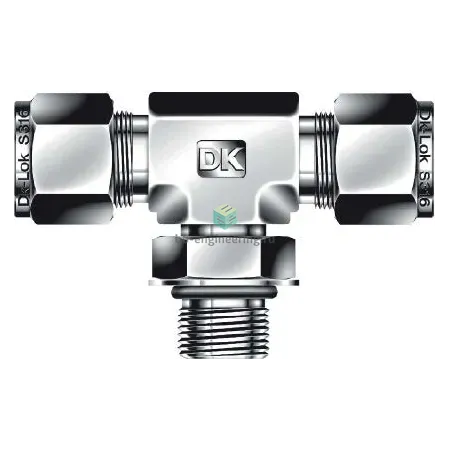

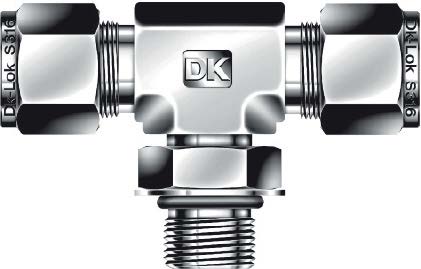

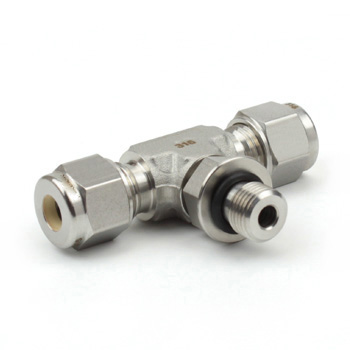

DTBS12-12UP-SA DK-Lok - Тройник T-образный с нар. резьбой осевой повор. обжим. UNF 1 1/16"-12-3/4", нерж.

Назначение и принцип работы

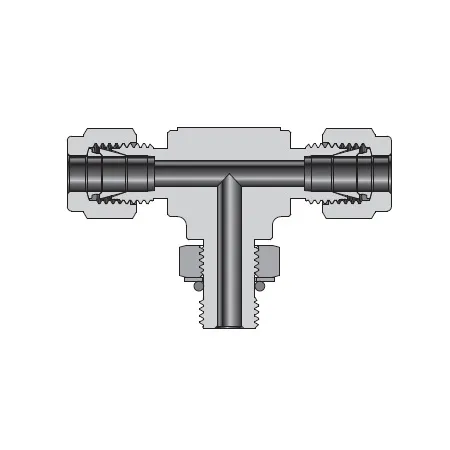

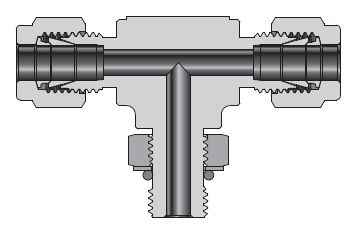

Тройник T-образный с наружной резьбой, осевым поворотным соединением и выступающим O-ring предназначен для ответвления и коммутации линий высокого давления в технологических системах: гидравлика, сжатые газы, нефтехимия и приборные обвязки. Соединение выполнено под обжим трубки с помощью двух обжимных колец и гайки, что обеспечивает жесткую механи­ческую фиксацию трубки диаметром 3/4″ и герметизацию резьбового перехода UNF 1 1/16″-12 на ответвлении. Принцип работы — механическое обжатие трубки феррулами для утопления и создания уплотняющего конуса плюс уплотнение резьбы выступающим O-ring для предотвращения утечек по резьбе при вибрации и смене давления.

Ключевые особенности конструкции

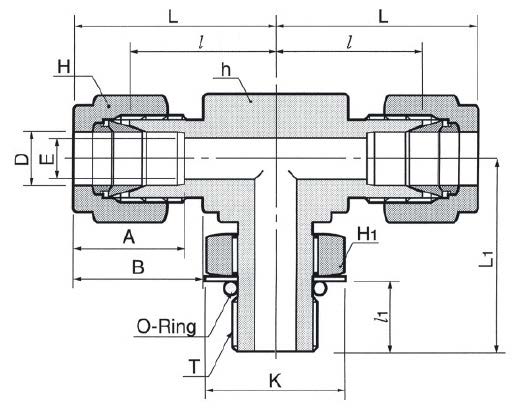

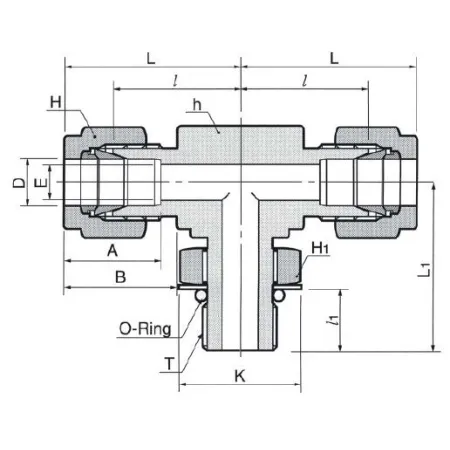

Корпус и основные комплектующие изготовлены из нержавеющей стали AISI 316, стойкой к коррозии агрессивных сред. Тип конструкции — обжим с двумя феррулами и гайкой; резьбовое уплотнение — выступающее O-ring (рекомендуется подбирать материал O-ring по среде: NBR до ≈+120 °C, FKM до ≈+200 °C). Подключения: ответвление UNF 1 1/16″-12; магистраль — 3/4″ трубка; общее подключение указано как UNF 1 1/16″-12-3/4″. Типичные рабочие давления для аналогичных фитингов DK-Lok находятся в диапазоне до ≈414 бар (6000 psi) в зависимости от размера, толщины стенки трубки и выбранного уплотнения; рабочая температура определяется материалом уплотнений и может варьировать примерно от −60 °C до +200 °C.

Экспертные рекомендации по применению

При подборе учитывайте толщину и материал трубки 3/4″: используйте рекомендованные производителем стенки для заданного давления. Перед монтажом очистите концы труб и снимите фаски, соблюдайте глубину посадки феррула. Не многократно используйте один и тот же комплект феррулов — меняйте при демонтаже. Подбирайте материал O-ring по рабочей среде (нефть, кислоты, пар). Завинчивайте гайку по рекомендованному моменту, избегайте перекоса — осевой поворотный узел позволяет снизить нагружение при монтаже. После установки выполните опрессовку до рабочего давления и проверку на герметичность.
