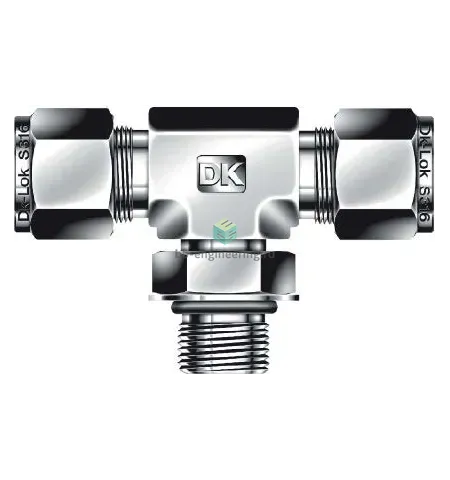

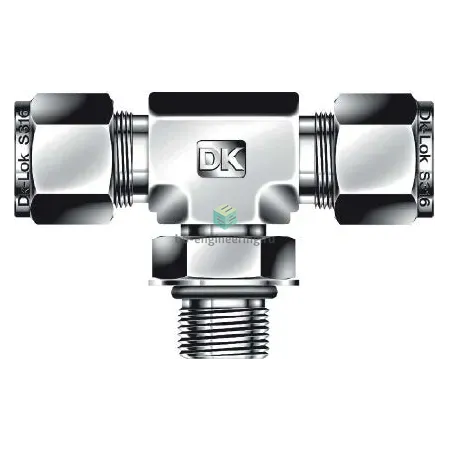

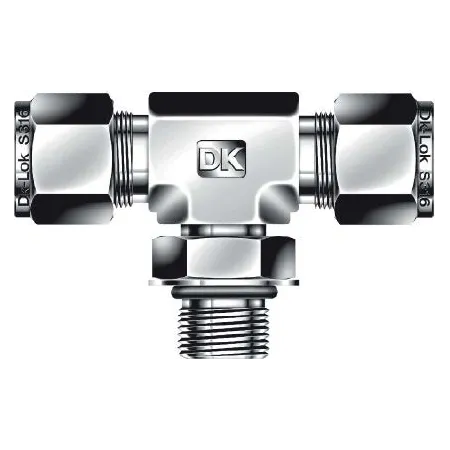

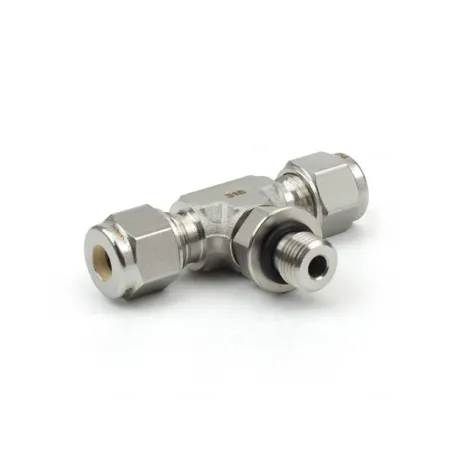

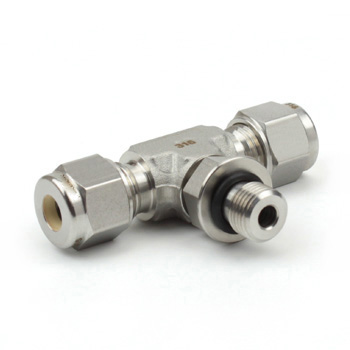

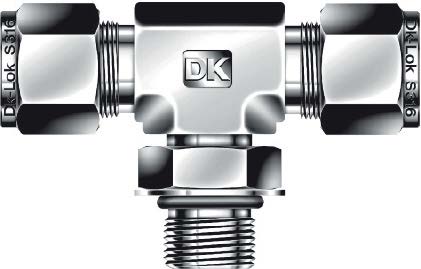

DTBS16-16UP-SA DK-Lok - Тройник T-образный с нар. резьбой осевой поворотный обжим. UNF 1 5/16"-12-1", нерж.

Назначение и принцип работы

Тройник T-образный с наружной резьбой осевой поворотный предназначен для ответвления и распределения рабочих сред в трубных системах измерительных и технологических линий. Соединение имеет наружную резьбу UNF 1 5/16″-12 (канал 1) и компрессионное подключение под трубку 1″ (канал 2), обеспечивает герметичное ответвление без сварки. Принцип работы основан на обжиме трубки двумя обжимными кольцами и гайкой; резьбовое соединение дополнительно уплотнено выступающим O-ring, что снижает риск протечек при вибрации и изменении давления.

Ключевые особенности конструкции

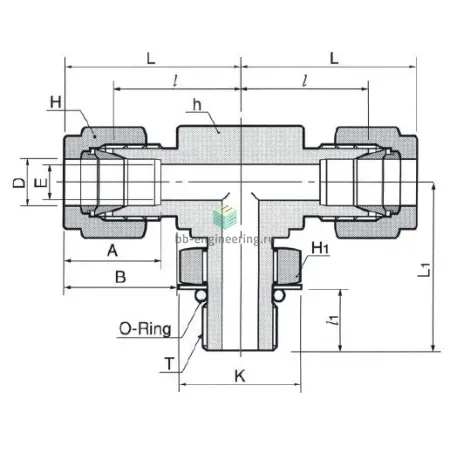

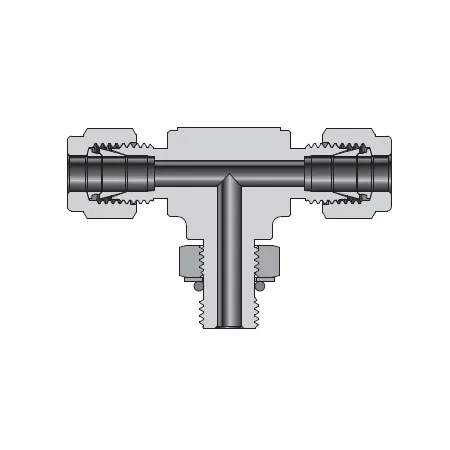

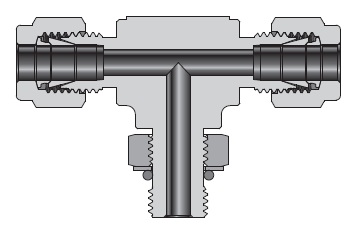

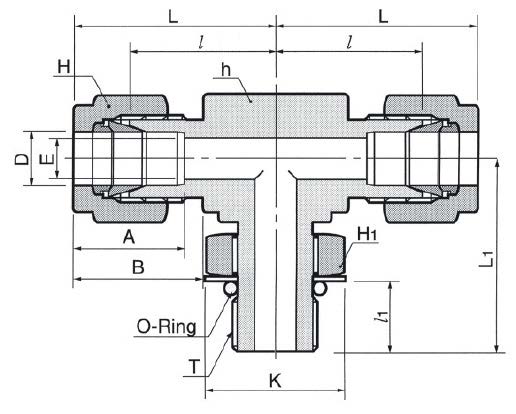

Корпус и внутренние элементы выполнены из нержавеющей стали AISI 316, устойчивой к коррозии в агрессивных средах. Конструкция: две обжимные фурнитуры (ferrule) + гайка для трубки 1″; наружная резьба UNF 1 5/16″-12 с выступающим O-ring для уплотнения резьбы. Рекомендуемые рабочие среды: газовые и жидкие среды, гидравлика, нефтехимия, пар и вакуум. В зависимости от материала O-ring и толщины стенки трубки типичное рабочее давление может достигать порядков сотен бар; температурный диапазон при использовании FKM примерно −40…+200 °C, при PTFE или металлических уплотнениях — до ≈+400 °C.

Экспертные рекомендации по применению

Подбирайте толщину стенки трубки согласно расчёту прочности и требуемому давлению. Перед монтажом убедитесь в чистоте трубки и позиционируйте обжимные кольца по инструкции производителя. Затягивайте гайку по регламенту DK-Lok (сначала рукой, затем контрольный доворот — см. паспорт изделия) и проверяйте герметичность при пробном давлении. Избегайте перекоса при посадке трубки, не используйте повреждённые O-ring; при агрессивных средах выбирайте совместимый материал уплотнения (FKM/EPDM/PTFE). При вибрации рекомендовано применение фиксации трубопровода и регулярная проверка моментов затяжки.
