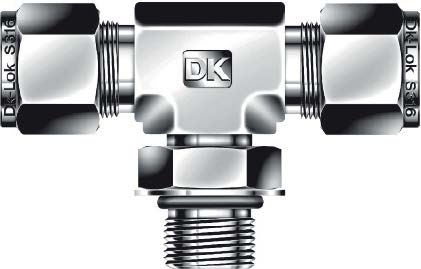

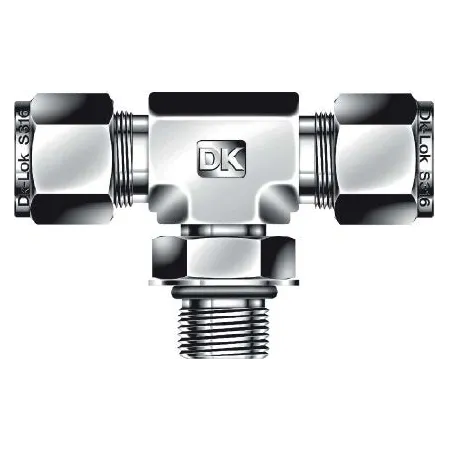

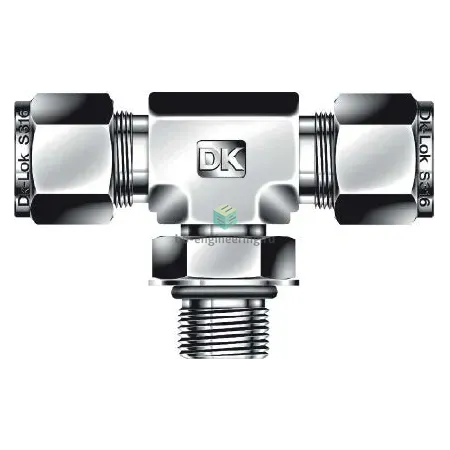

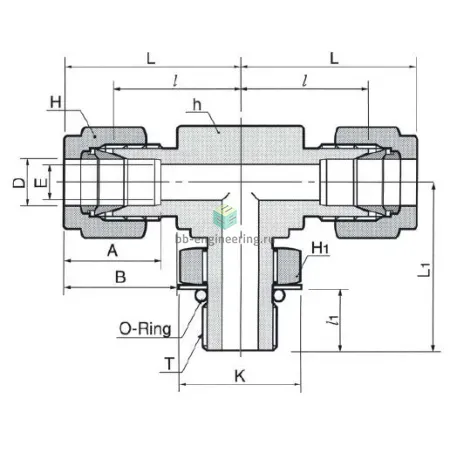

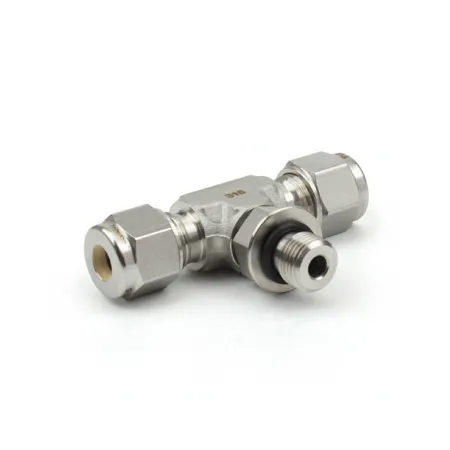

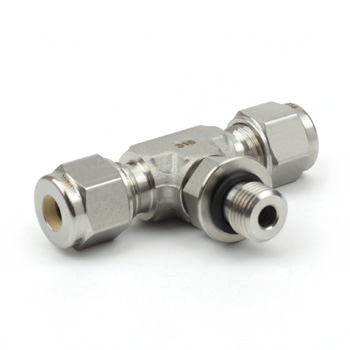

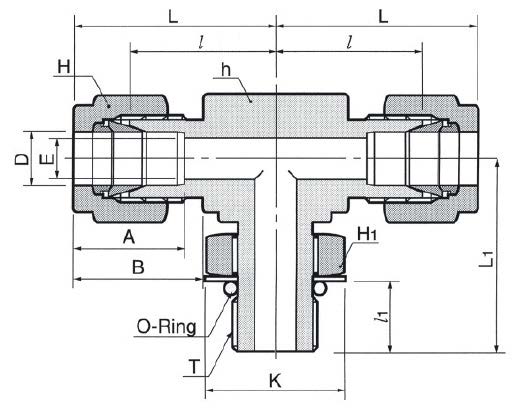

DTBS20-20UP-SA DK-Lok - Тройник T-образный с нар. резьбой осевой повор. обжим. UNF 1 5/8"-12-1 1/4", нерж.

Назначение и принцип работы

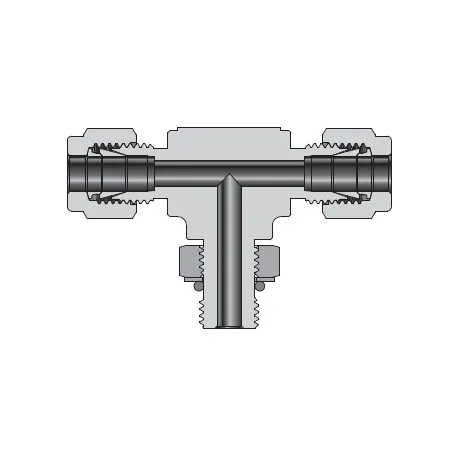

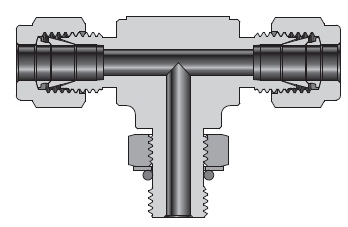

Тройник T-образный с осевым поворотом предназначен для ответвления и распределения рабочих сред в трубопроводах инструментального и технологического оборудования. Конструкция с обжимными кольцами обеспечивает герметичное соединение трубки 1 1/4" с ответом под резьбу UNF 1 5/8"-12; резьбовой порт уплотнён выступающим O-ring для предотвращения утечек в резьбовых соединениях под давлением. При монтаже поток перенаправляется через центральный патрубок в форме «T», а возможность осевого поворота облегчает подгонку трубопровода без дополнительного скручивания трубки.

Ключевые особенности конструкции

Корпус и детали — нержавеющая сталь AISI 316, устойчивы к коррозии в агрессивных средах. Соединение — двухколечный обжимной тип (фронтальная и задняя гайка и две обжимные втулки), обеспечивает металлическое уплотнение трубки и повторяемость сборки. Резьбовой порт UNF 1 5/8"-12 применяет выступающее O-ring — тип уплотнения минимизирует протечки при вибрации. Рекомендуемый диапазон рабочих условий: ориентировочно давление до 400 бар (в зависимости от диаметра и толщины стенки трубки и конкретной сборки) и температурный диапазон примерно от −60 °C до +200 °C, ограниченный материалом O-ring и рабочей средой.

Экспертные рекомендации по применению

При подборе учитывайте диаметр и толщину стенки трубки 1 1/4" и совместимость уплотняющего O-ring с рабочей средой (масла, газ, химия). Перед монтажом очистите и приведите к калибру торец трубки, соберите обжимные кольца по инструкции производителя и затягивайте гайку по рекомендованному моменту, избегая перетяжки. Используйте пробное гидростатическое испытание 1,3–1,5× рабочего давления. Для вибронагруженных участков применяйте дополнительные крепления; при обслуживании заменяйте обжимные кольца и O-ring на оригинальные аналоги.
