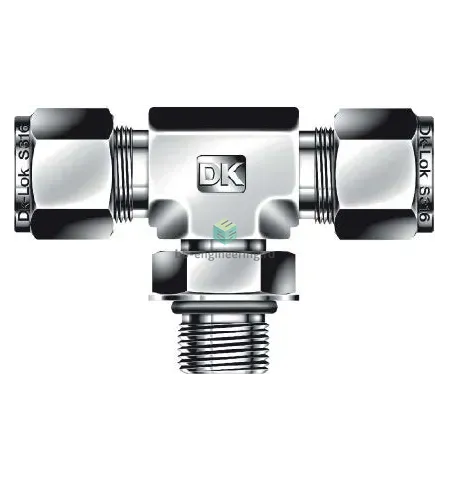

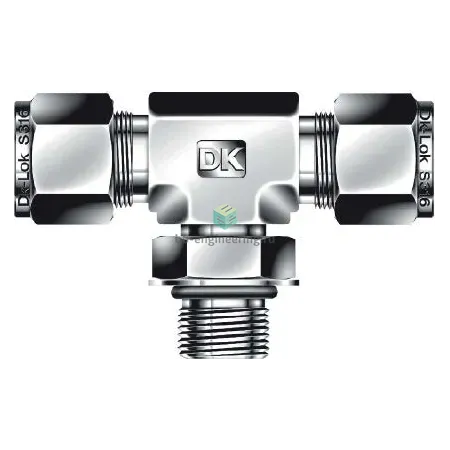

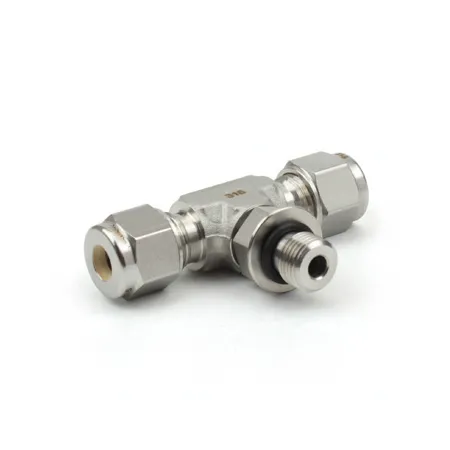

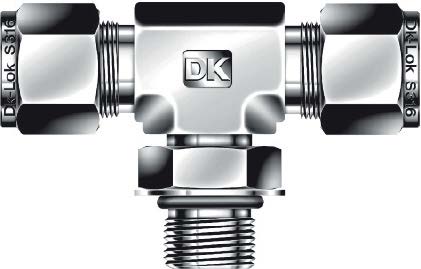

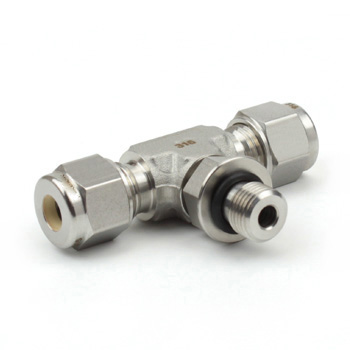

DTBS32-32UP-SA DK-Lok - Тройник T-образный с нар. резьбой осевой поворотный обжим. UNF 2 1/2"-12-2", нерж.

Назначение и принцип работы

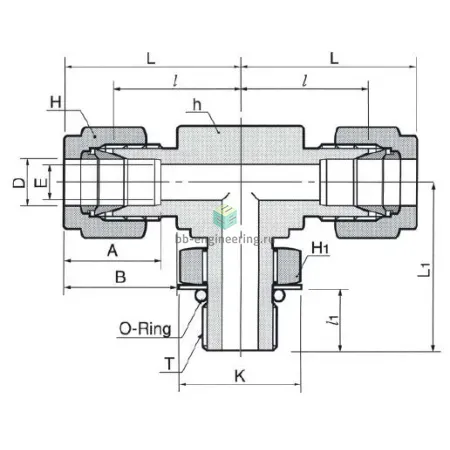

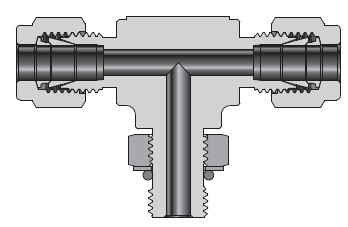

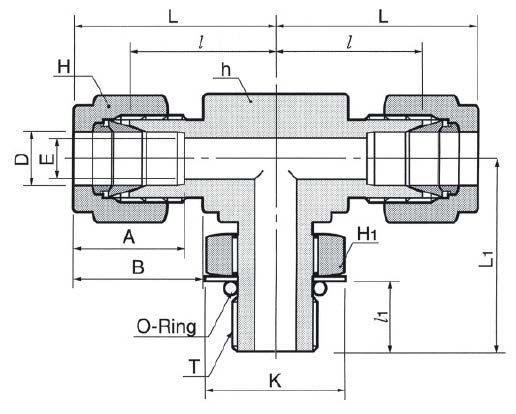

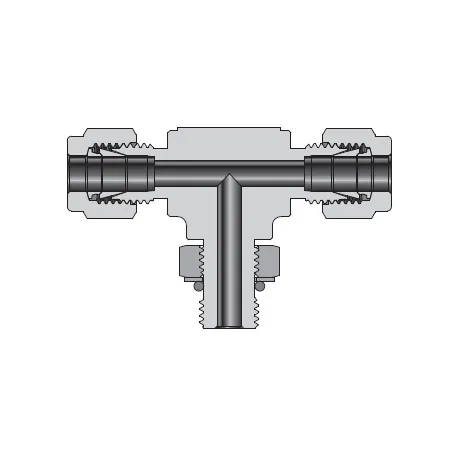

Тройник T-образный с осевой наружной резьбой и поворотным соединением предназначен для распределения и ответвления рабочих сред в трубопроводах приборного и технологического номенклатурного оборудования. Соединение реализовано как двухфerrулный обжим трубки (2″, Ø 50,8 мм) с нарезной ответной парой UNF 2 1/2″-12 (наружная резьба), при этом резьба имеет выступающее уплотнительное кольцо O-ring для герметизации торцевого соединения. Принцип работы: механическое обжатие трубы двумя обжимными кольцами и гайкой обеспечивает уплотнение и удержание, а O-ring компенсирует осевые перепады и служит вторичным уплотнением при высоких давлениях и вибрациях.

Ключевые особенности конструкции

Корпус и основные элементы выполнены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах. Конструкция — двухкольцевой (double ferrule) обжим с гайкой — обеспечивает надежную механическую фиксацию и повторную сборку. Уплотнение резьбы — выступающее O-ring; выбор материала O-ring определяет температурный диапазон: NBR −40…+120 °C, FKM (Viton) −20…+200 °C, PTFE до +260 °C. Рекомендуемое рабочее давление зависит от диаметра и условий, типично до 200 бар для крупных исполнений при корректной установке; для точного значения следует опираться на спецификацию DK‑Lok для UNF 2 1/2″/2″.

Экспертные рекомендации по применению

При подборе учитывайте диаметр трубки 2″ (50,8 мм) и резьбу UNF 2 1/2″-12, подбирайте материал O-ring по рабочей температуре и среде. Монтаж: зачистить и калибровать торец трубки, полностью вставить до упора, затягивать гайку по таблице крутящих моментов производителя, избегать перекоса и перетяжки. Типичные ошибки — незачищенные торцы, отсутствие поддержки трубопровода, использование неподходящего O-ring; критичны термошоки и абразивные среды. Выполняйте контроль герметичности после сборки и при первых циклах давления.
