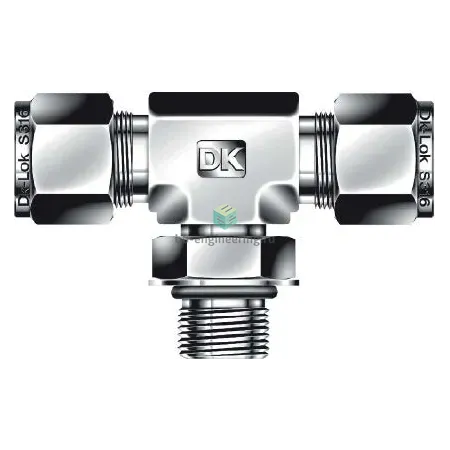

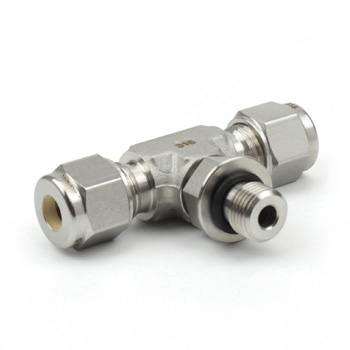

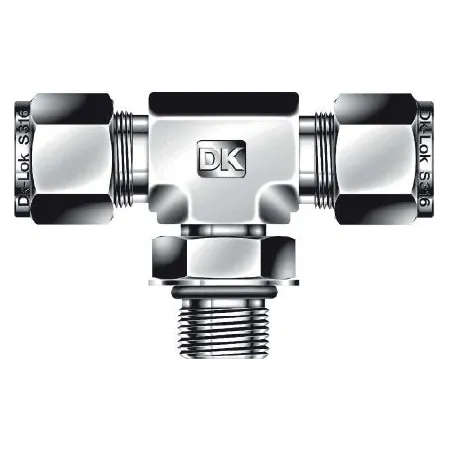

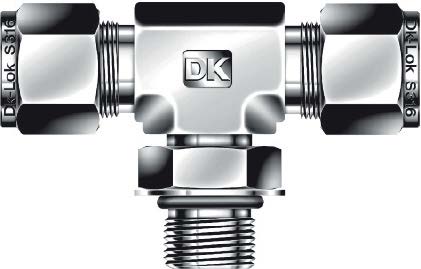

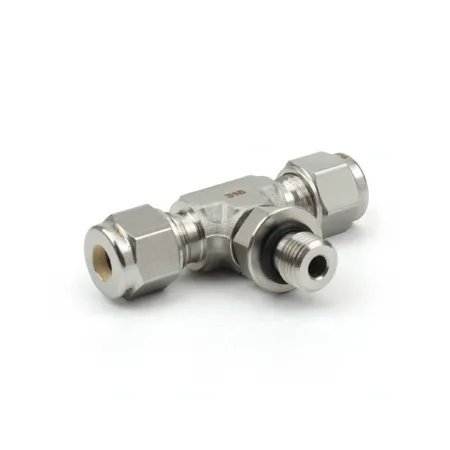

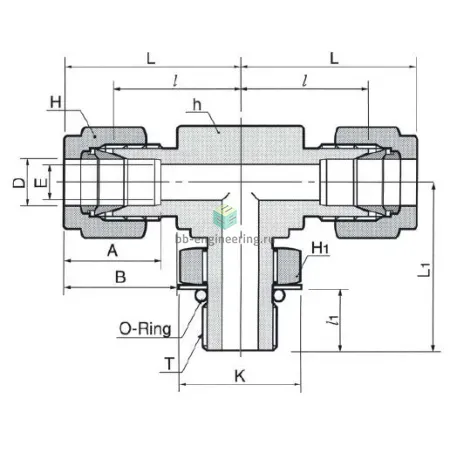

DTBS4-4UP-SA DK-Lok - Тройник T-образный с нар. резьбой осевой поворотный обжимной UNF 7/16"-20-1/4", нерж.

Назначение и принцип работы

Тройник T-образный с наружной резьбой и осевым поворотом предназначен для развязки и ответвления трубных линий в контрольно-измерительных и гидравлических системах — например, подвод к датчикам давления, коллекторам и запорной арматуре. Соединение реализовано по принципу двухобжимного фитинга: трубка 1/4" фиксируется двумя обжимными кольцами и гайкой, а резьбовой стык UNF 7/16"-20 обеспечивает утечко‑стойкое присоединение через выступающее уплотнительное O-ring. Комбинация AISI 316 и кольцевого уплотнения обеспечивает герметичность при типичных рабочих давлениях прибл. до 400–420 бар для 1/4" трубок и в широком температурном диапазоне (см. ниже).

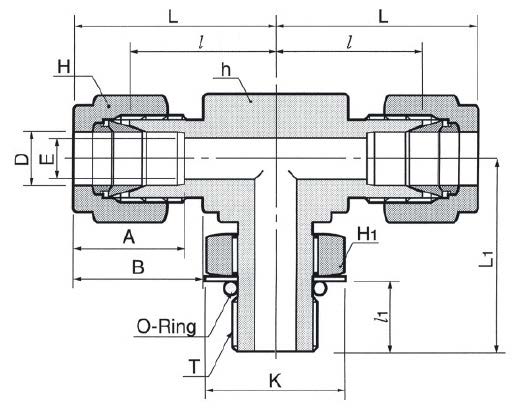

Ключевые особенности конструкции

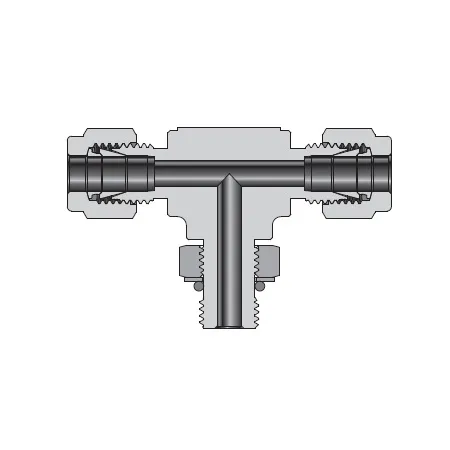

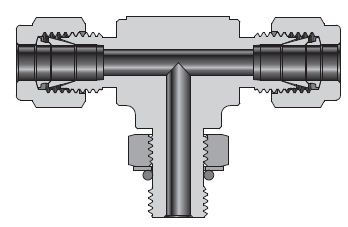

Корпус и обжимные элементы изготовлены из нержавеющей стали AISI 316, двухобжимная конструкция обеспечивает высокую механическую прочность и многократность монтажа при правильной установке. Резьбовое уплотнение выполнено с выступающим O-ring — обеспечивает статическую герметичность без дополнительных паст или лент; материал O-ring выбирается по среде (обычно FKM/Viton для нефтехимии, PTFE для агрессивных сред). Применимы рабочие среды: инертные газы, нефть, гидравлические и технологические среды; ориентировочный диапазон рабочих температур: от примерно −60°C до +260°C в зависимости от материала уплотнения. Конструкция с осевым поворотом облегчает ориентирование ответвления при монтаже.

Экспертные рекомендации по применению

Резать трубку строго под прямым углом, удалять заусенцы и полностью вставлять до упора; при сборке контролировать посадку двух обжимных колец. Затягивать гайку согласно технической таблице производителя или до штатного упора, избегая чрезмерного момента — перетяжка повреждает кольца и O-ring. Для циклических нагрузок и вибрации использовать хомуты и опоры; не применять лен или пасты на уплотнительный O-ring. При работе с агрессивными средами подбирать материал O-ring и при повторной сборке по возможности менять обжимные кольца.
