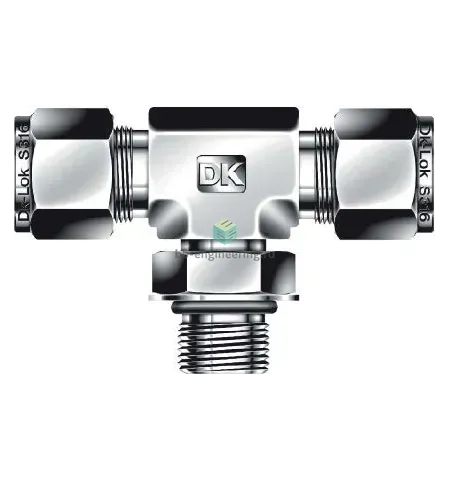

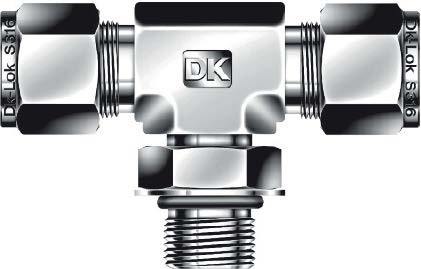

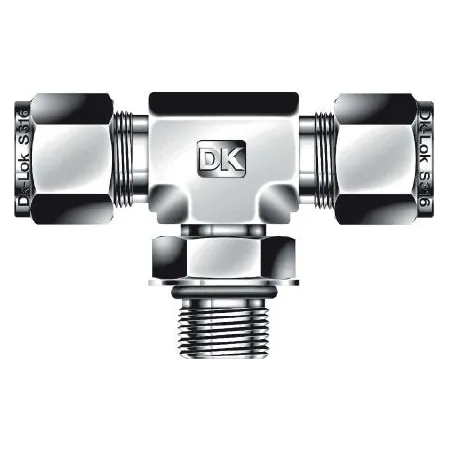

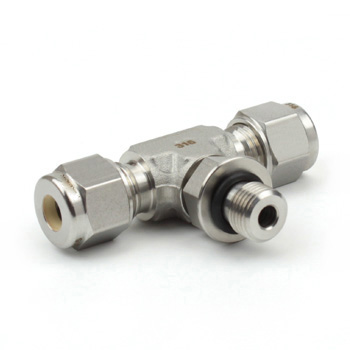

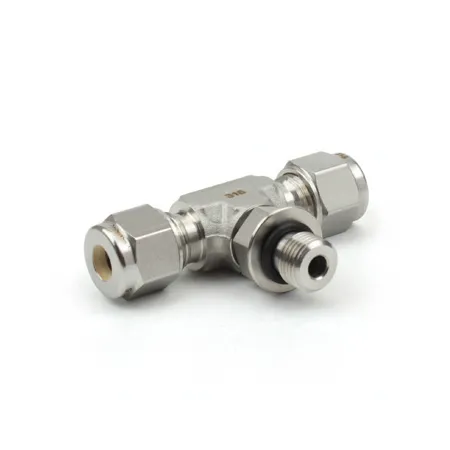

DTBS6-6UP-SA DK-Lok - Тройник T-образный с нар. резьбой осевой поворотный обжимной UNF 9/16"-18-3/8", нерж.

Назначение и принцип работы

Тройник T-образный DK-Lok DTBS6-6UP-SA предназначен для ответвления и коммутации рабочих сред в трубопроводах инструментальной арматуры и КИПиА с комбинированным подключением UNF 9/16″-18 (ось) и 3/8″ под трубку. Решает задачи ветвления линии при сохранении разворота соединения (осевой поворотный с наружной резьбой) и герметичности за счёт выступающего уплотнительного кольца O-ring в резьбе и обжима трубки двумя обжимными кольцами с гайкой. Работает по принципу механического обжима трубки и торцевого уплотнения O-ring в резьбовом соединении, обеспечивая повторяемую сборку и герметичность в обслуживаемых системах.

Ключевые особенности конструкции

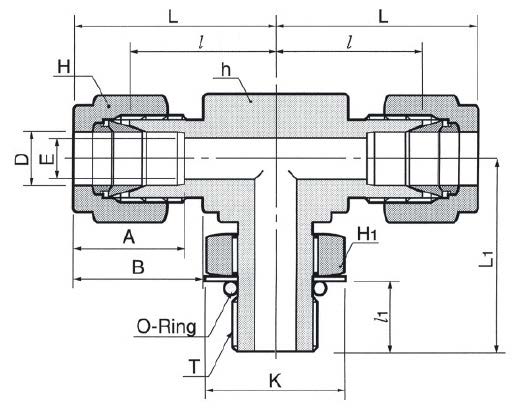

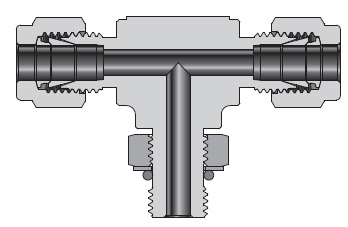

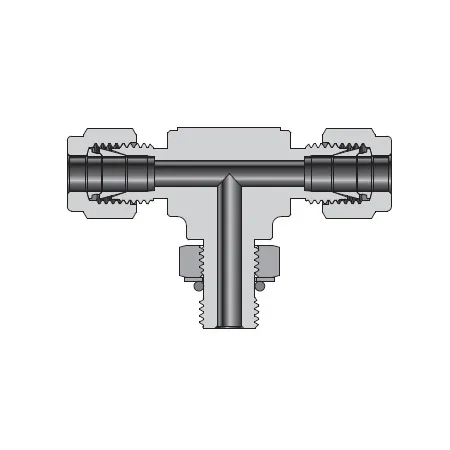

Корпус и основные детали выполнены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость и совместимость с агрессивными средами. Конструкция — обжимной тип с двумя обжимными кольцами (ferrules) и гайкой; уплотнение резьбы — выступающее O-ring для повышенной герметичности на резьбовых стыках. Подключения: канал 1 — UNF 9/16″-18 (наружная резьба), канал 2 — 3/8″ трубка. Типичные рабочие среды: газы и жидкости технологических, гидравлических и аналитических систем. При стандартных уплотнениях эксплуатационный диапазон температур обычно от −40 °C до +120 °C; при применении фторсодержащих O-ring (FKM) — до ≈+150 °C. Давление зависит от диаметра трубки и режима, в типичных системах такого класса возможно использование в диапазоне сотен бар при соблюдении рекомендаций производителя.

Экспертные рекомендации по применению

При подборе учитывайте совместимость O-ring с рабочей средой и требуемый температурный диапазон. Перед монтажом очистите торцы трубки, выполните квадратную резку и удалите заусенцы; установите обе обжимные гильзы и затяните гайку по таблице моментов затяжки производителя, избегая перетяжки. Контролируйте правильность посадки O-ring и ориентацию поворотного соединения для исключения напряжений трубки. Для пневмо- и гидросистем выполняйте испытание на герметичность после сборки; в агрессивных средах предпочтительна AISI 316 и регулярная проверка состояния уплотнений.
