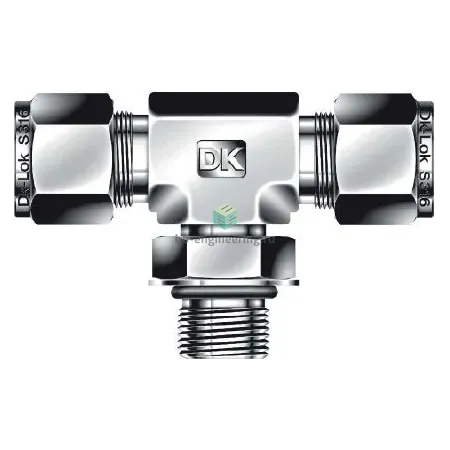

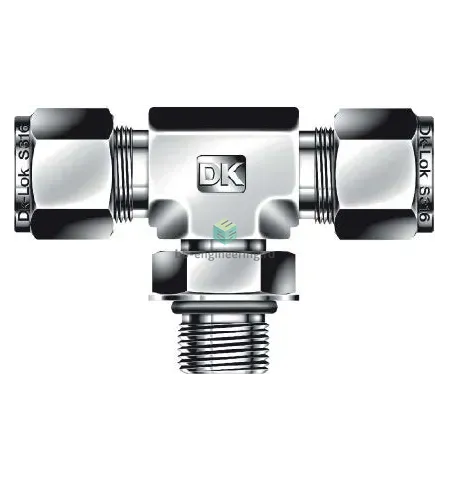

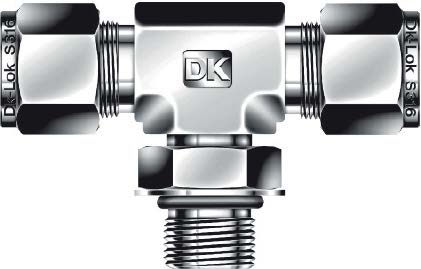

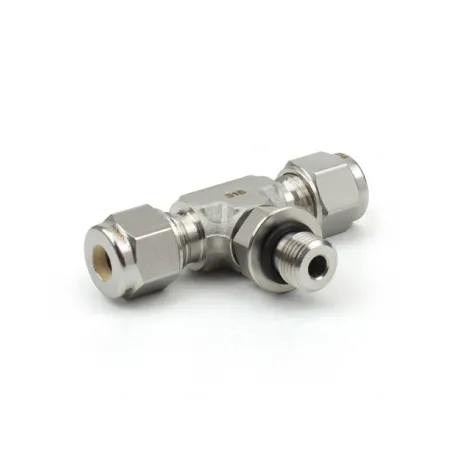

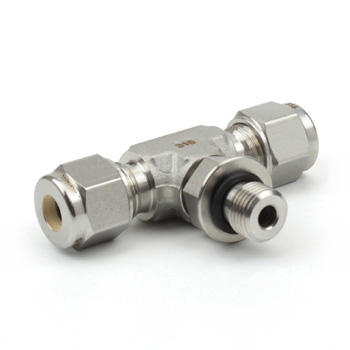

DTBS8-8UP-SA DK-Lok - Тройник T-образный с нар. резьбой осевой поворотный обжимной UNF 3/4"-16-1/2", нерж.

Назначение и принцип работы

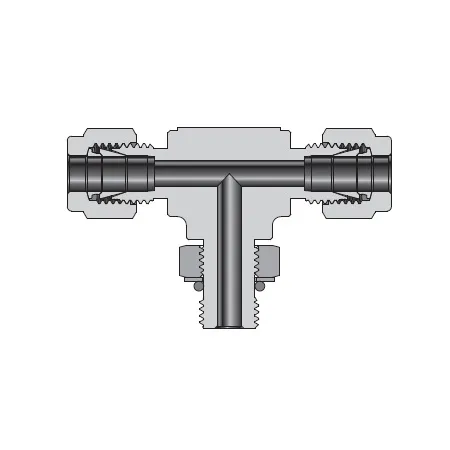

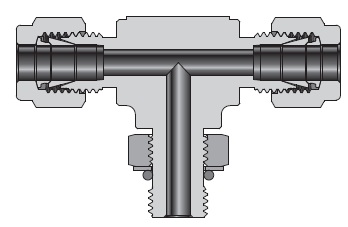

Тройник T-образный обжимной с осевым поворотным нарезным ответом применяется для ответвления потоков в газовых и жидкостных трубопроводах приборного и технологического оборудования. Устройство соединяет магистраль с резьбовым патрубком UNF 3/4″-16 и ответвлением под трубку 1/2″, обеспечивая уплотнение выступающим O-ring при заводском затяге гайки. Принцип работы — механическое фиксирование трубки двумя обжимными кольцами (ferrules) и гайкой с уплотнением резьбы O-ring; при затяжке формируется герметичное торцевое и конусное уплотнение, допускающее осевое поворотное выравнивание при монтаже.

Ключевые особенности конструкции

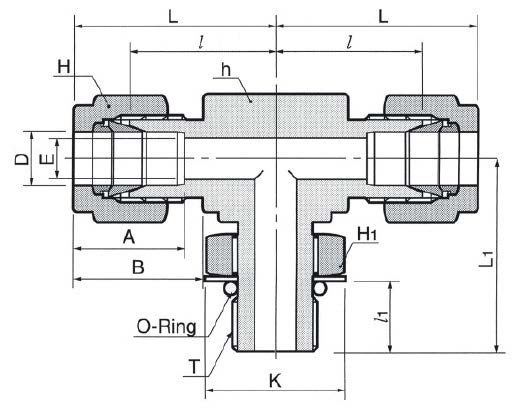

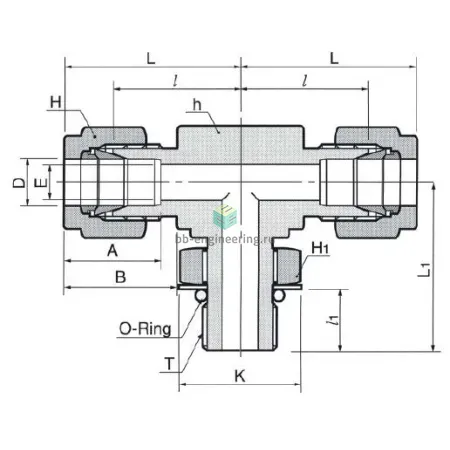

Корпус и фитинговые элементы выполнены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах. Конструкция — двухколецовый обжим (front и back ferrule) и гайка; резьбовое соединение UNF 3/4″-16-1/2″ с выступающим O-ring обеспечивает дополнительную герметичность при динамических нагрузках. Рабочие среды: сжатые газы, пара, вода, масла и агрессивные жидкости совместимые с AISI 316 и материалом O-ring. Типичные рабочие диапазоны (зависят от размера и материала уплотнений): давление до ≈420 бар (≈6000 psi) при рекомендованных стенках трубки; температурный диапазон — ориентировочно от −40 °C до +200 °C в зависимости от выбранного эластомера O-ring (например, EPDM, FKM).

Экспертные рекомендации по применению

Подбирайте тройник по внутреннему/наружному диаметру трубки и по резьбе UNF 3/4″-16 для совместимости портов. Перед монтажом убедитесь в чистоте трубки, соблюдении рекомендованной длины выхода для обжима и отсутствии заусенцев. Затяжку выполнять динамометрическим ключом по инструкции производителя: сначала центрировать трубку, затем поэтапно затянуть гайку до образования герметичного конуса и сдавления O-ring без перекручивания. Избегайте перегрева при пайке рядом и работы выше температурного лимита уплотнения; при вибрации используйте фиксирующие элементы или антивибрационные вставки. Осуществляйте периодическую проверку на течь при эксплуатации с газами.
