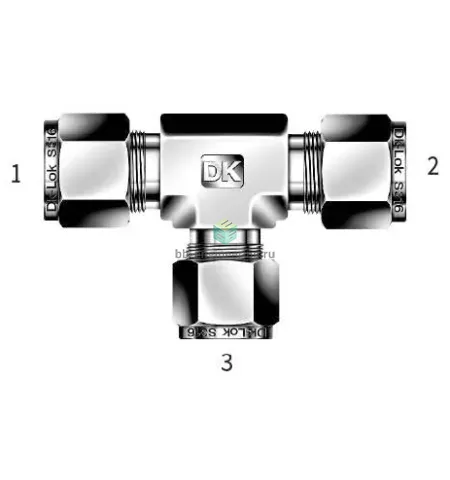

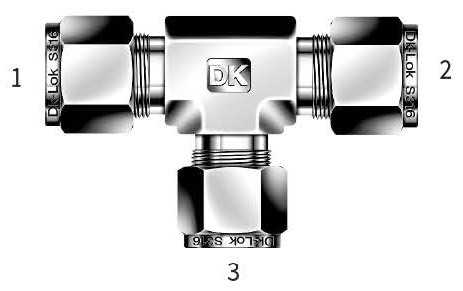

DTR10-10-6-SA DK-Lok - Тройник T-образный обжимной 5/8-3/8", нерж.

Назначение и принцип работы

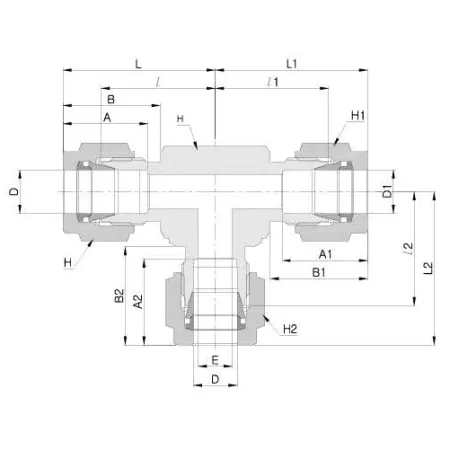

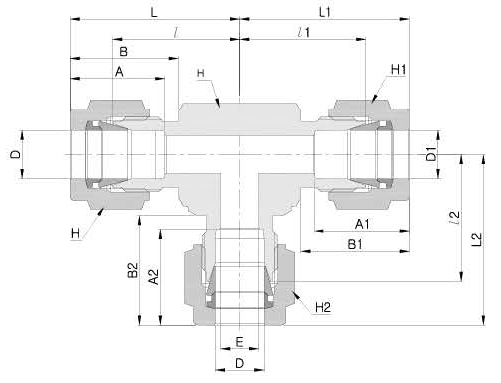

Тройник T-образный обжимной предназначен для разветвления и соединения трубок систем технологической и измерительной обвязки: гидравлика, пневматика, аналитика и КИПиА. Конструкция обеспечивает герметичное присоединение трех трубок — два канала 5/8" и один канал 3/8" — за счёт двух обжимных колец (фирменная схема двух зажимных фуррулов) и гайки; резьба не имеет отдельного уплотнения, уплотнение осуществляется обжатием фуррул к трубке. Рабочая функция — направление потока и обеспечение утечки в пределах допусков системы при типичных рабочих давлениях и температурах для нержавеющих обжимных фитингов.

Ключевые особенности конструкции

Корпус выполнен из AISI 316 — стойкая к коррозии нержавеющая сталь, пригодная для агрессивных сред. Тип конструкции: обжим трубки с помощью двух обжимных колец и гайки, без резьбового уплотнения. Подключения: два входа/выхода 5/8" (трубка) и один 3/8" (трубка). Применимы жидкости и газы, в том числе технические масла, вода, инертные и агрессивные химсреды, совместимые с AISI 316. Диапазон рабочих температур и давлений зависит от толщины и типа трубки и условий эксплуатации; ориентировочно соответствует типовым показателям обжимных фитингов из AISI 316 (широкий температурный диапазон и высокое давление при корректной установке).

Экспертные рекомендации по применению

Перед монтажом обеспечить правильную подготовку трубки: отрезать ровно, удалить заусенцы, вставить трубку до упора фуррулы. Завинчивать гайку после доведения до упора: сначала рукой, затем затянуть по таблице момента затяжки производителя (обычная практика — дополнительно 1–1,5 оборота от ручного зажима для типичных диаметров, но точные значения уточняйте по таблице DK‑Lok). Избегать перекоса и перегиба трубки; не допускать перетяжки, чтобы не повредить фуррулы и трубку. После сборки выполнить опрессовку/пневмо/гидропроверку на заводском давлении. При агрессивных средах или повышенной коррозии рассмотреть защиту и регулярную инспекцию резьбовых соединений.
