DTR10M-10M-6M-SA DK-Lok - Тройник T-образный обжимной 10-6 мм, нерж.

Назначение и принцип работы

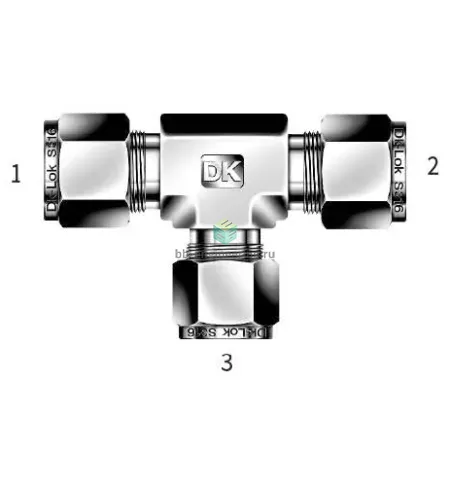

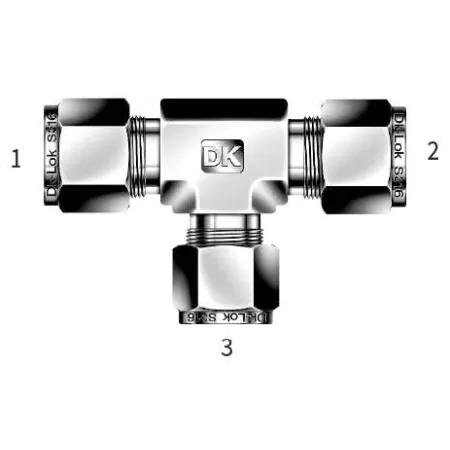

Обжимной тройник T-образной формы предназначен для разводки и ответвления трубных линий с переходом от 10 мм к 6 мм (каналы: 10 мм, 10 мм и 6 мм). Конструкция решает задачи отбора проб, подводов к датчикам и ответвлений в технологических и измерительных системах без применения уплотнений резьбы — герметичность достигается за счёт двух обжимных колец и гайки. При сборке кольца обжимаются на наружную поверхность трубки, формируя металлометаллическое или металлополимерное уплотнение, устойчивое к вибрации и цикличной нагрузке.

Ключевые особенности конструкции

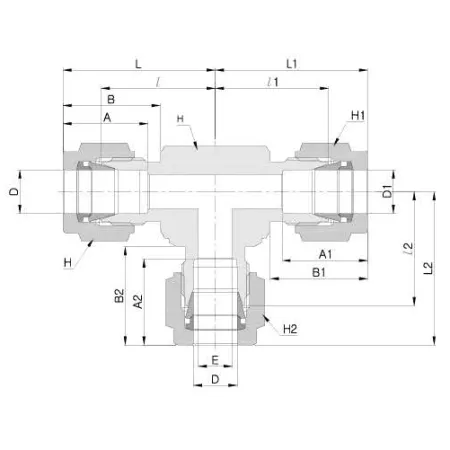

Корпус и основные детали — нержавеющая сталь AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах и совместимость с водой, нефтепродуктами, инертными газами и большинством технологических жидкостей. Тип конструкции: обжим двумя кольцами + гайка; тип уплотнения резьбы отсутствует (герметизация — через обжим). Применяемые диаметры: 10 мм и 6 мм. Рабочее давление зависит от толщины стенки трубки и режима, типичное значение в приближении для подобных изделий — до 400 бар при нормальных условиях; эксплуатационная температура ориентировочно от −60 °C до +200 °C (зависит от материала трубки и используемого уплотнительного материала в системе).

Экспертные рекомендации по применению

Подбирайте тройник с учётом наружного диаметра и толщины стенки трубки. Перед монтажом обеспечьте чистую обточку конца трубки, соблюдайте глубину захода до упора, используйте рекомендованные моменты затяжки производителя для предотвращения перетяжки или недостаточного обжима. После установки выполните опрессовку/пневмо- или гидроиспытание трубопровода. Избегайте применения при средах с высокой концентрацией свободного хлора или H2S без дополнительной проверки совместимости; в вибрационных узлах целесообразна установка опорных фиксаторов. Для агрессивных сред и высоких температур уточняйте требования к материалам у поставщика.
