DTR12M-12M-6M-SA DK-Lok - Тройник T-образный обжимной 12-6 мм, нерж.

Назначение и принцип работы

Тройник T-образный обжимной для трубок DTR12M-12M-6M-SA DK-Lok предназначен для ветвления технологических линий приборного и технологического оборудования — распределение газа, жидкости и гидравлических сред в системах КИПиА и лабораторной трубопроводной арматуре. Исполнение обжимное с двумя обжимными кольцами и гайкой обеспечивает герметичное соединение трубок Ø12 мм (каналы 1 и 2) и Ø6 мм (канал 3) без необходимости применения уплотнения резьбы. Работает по принципу формирования посадки и осевого зажима кольцами на наружной поверхности трубки, обеспечивая металлическое уплотнение и высокую механическую прочность соединения.

Ключевые особенности конструкции

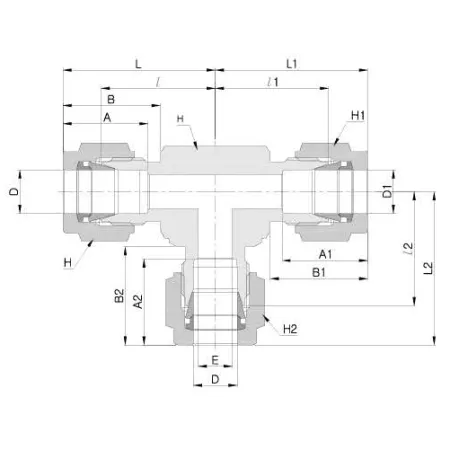

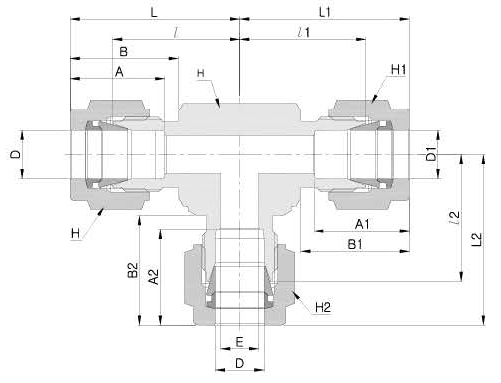

Корпус и элементы — нержавеющая сталь AISI 316, обеспечивающая коррозионную стойкость в агрессивных средах. Конструкция: тройник T-образный с двумя обжимными кольцами и гайкой на каждом ответвлении; тип уплотнения резьбы отсутствует — герметичность достигается за счёт обжима. Применяется с трубками Ø12 мм и Ø6 мм; годится для газов, сжатых сред, аналитических и гидравлических линий. Диапазон рабочих температур типично от -196 °C (криогенные применения) до ≈400 °C, рабочее давление зависит от диаметра и толщины стенки трубки и условий монтажа (ориентировочно до сотен бар при корректной трубке и затяжке).

Экспертные рекомендации по применению

Перед монтажом обеспечить правильную подготовку трубки (поперечная резка, снятие заусенцев, контроль внешнего диаметра). Использовать рекомендованные стенки трубки и момент затяжки по таблице производителя; избегать «перетяжки» гайки и поворота трубки в обжиме. Обеспечить опоры и компенсаторы теплового расширения рядом с тройником, исключить циклические вибрации и ударные нагрузки. При испытаниях герметичности применять инертный газ и средство обнаружения утечек; при эксплуатации в агрессивных средах контролировать совместимость материалов и периодически проверять состояние фитинга.
