DTR15M-15M-12M-SA DK-Lok - Тройник T-образный обжимной 15-12 мм, нерж.

Назначение и принцип работы

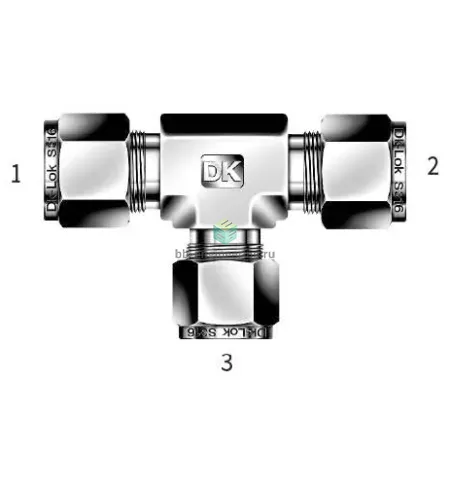

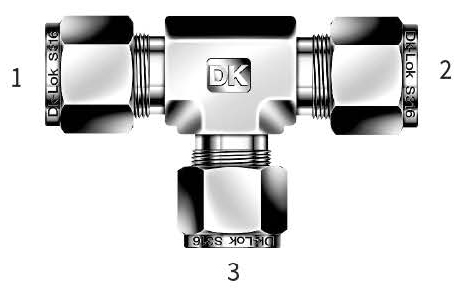

Тройник T-образный обжимной для трубок 15–12 мм предназначен для разветвления и ответвления линий технологических и измерительных сред в системах трубопроводной арматуры и КИПиА. Соединение реализовано посредством двух обжимных колец и гайки: при затяжке гайки кольца обжимают трубку, формируя металло-металлическое уплотнение без применения уплотнительных резинок (тип уплотнения резьбы: отсутствует, уплотнение — обжимное). Конструкция обеспечивает герметичное ветвление каналов 1 и 2 — 15 мм, канал 3 — 12 мм, что удобно при комбинировании линий разного диаметра в одной точке.

Ключевые особенности конструкции

Корпус и элементы обжимной группы выполнены из нержавеющей стали AISI 316, обеспечивающей коррозионную стойкость в агрессивных средах. Конструкция — двухфурнитурный обжим (две феррулы + гайка) даёт надёжное металло-металлическое уплотнение без эластомерных прокладок. Применимо для газов, воды, паров и большинства гидравлических жидкостей; типичные рабочие диапазоны при правильном подборе стенки трубки: давление до ориентировочно 250–420 бар (зависит от толщины стенки и условий эксплуатации), рабочая температура примерно от −60 °C до +200 °C.

Экспертные рекомендации по применению

Подбирайте тройник под точные ОD и толщину стенки трубок 15 мм и 12 мм; обрезка труб — под прямым углом с тщательной снятой фаской и удалением задиров. При сборке — вставить трубку до упора в седло, затянуть гайку до схватывания и затем дополнительно 1–1,5 оборота (или согласно инструкции производителя). Избегайте перекосов и излишнего момента затяжки — это может повредить феррулы. Рекомендуется проверять на герметичность гидростатическим/пневматическим испытанием после монтажа, при частом демонтаже менять феррулы для критичных сред, а также предусмотреть опоры и компенсаторы термических/механических напряжений.
