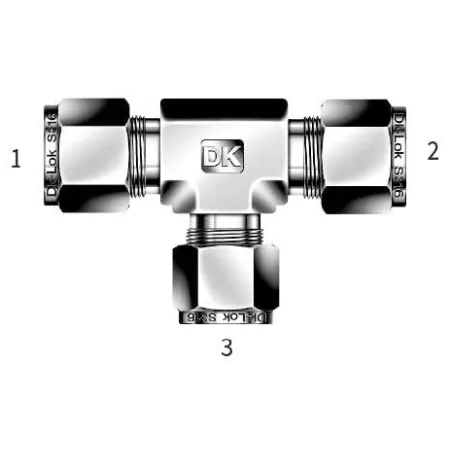

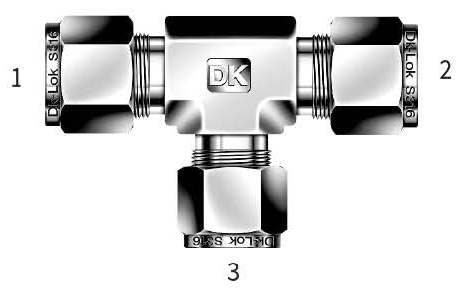

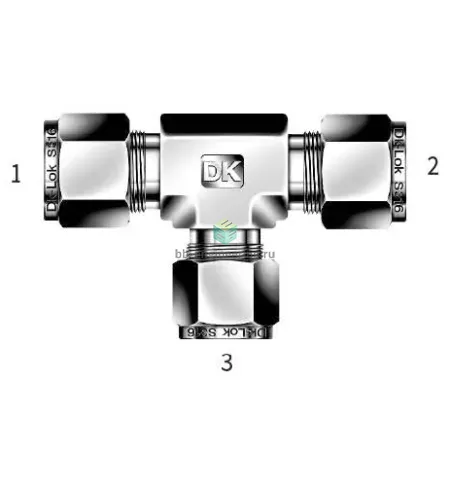

DTR16-16-12-SA DK-Lok - Тройник T-образный обжимной 1-3/4", нерж.

Назначение и принцип работы

Тройник T-образный обжимной предназначен для отвода и распределения рабочих сред в трубопроводах на базе жёстких трубок. Конструкция с обжимными кольцами обеспечивает герметичное металлическое соединение без применения уплотнений резьбы; три канала: главный 1‑3/4″ и ответвления под трубки 1″, 1″ и 3/4″ позволяют организовать ответвления высокого давления в технологических линиях, системах анализа, инертных и газовых магистралях. Принцип работы — механическое зажатие двух обжимных колец и гайки на торце трубки, формирующее уплотнение и удержание при осевых и радиальных нагрузках.

Ключевые особенности конструкции

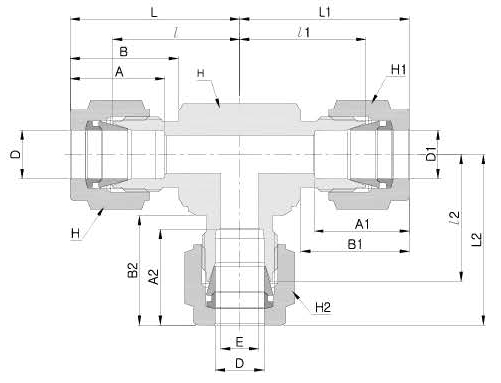

Корпус и силовые элементы выполнены из нержавеющей стали AISI 316; две обжимные гильзы и гайка обеспечивают металл‑в‑металл уплотнение без эластичных уплотнителей. Типичное применение — агрессивные и коррозионно опасные среды, гидравлика, газовые линии и среда с высоким содержанием хроматов и солей. Рабочее давление зависит от диаметра трубки и толщины стенки (типично до ~400 бар для компактных исполнений; для точных значений ориентируйтесь на паспорт производителя). Температурный диапазон при металлическом уплотнении шире: ориентировочно от −196 °C до +400 °C; при использовании дополнительных уплотнений — ограничивается характеристиками этих материалов.

Экспертные рекомендации по применению

Подбирайте тройник по наружному диаметру и толщине стенки трубки (1″/1″/3/4″) и проверяйте паспортное давление для конкретного размера. Перед монтажом обрежьте и торцуйте трубку под прямым углом, удалите заусенцы; при сборке затягивайте гайку до момента формирования уплотнения по рекомендуемому крутящему моменту, избегайте перетяжки. Обеспечьте опоры и защиту от вибраций, избегайте контактной коррозии с другими металлами. Для ответственных систем выполняйте испытание давлением после монтажа и периодическую инспекцию посадки обжимных колец.
