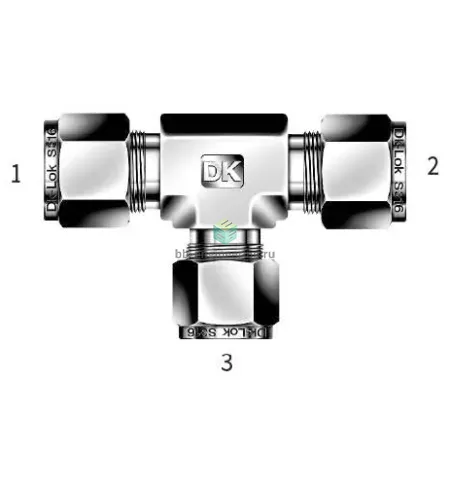

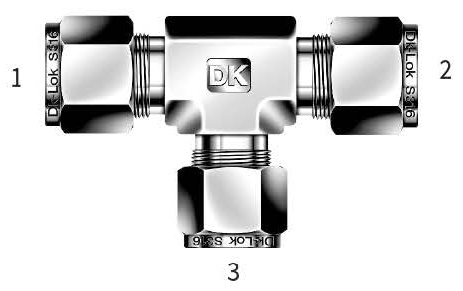

DTR16M-16M-12M-SA DK-Lok - Тройник T-образный обжимной 16-12 мм, нерж.

Назначение и принцип работы

Тройник T-образный обжимной для трубок DK-Lok DTR16M-16M-12M-SA предназначен для распределения и перелива рабочих сред в технологических и контрольно-измерительных линиях. Соединяет два ответвления 16 мм OD и одно ответвление 12 мм OD методом обжима трубки двумя обжимными кольцами (фронтальное и заднее) и гайкой; уплотнение резьбы отсутствует (Тип уплотнения резьбы: -). Принцип работы — механическое сжатие колец на наружной поверхности трубки, обеспечивающее металлокерамическое/металлометаллическое уплотнение без дополнительных уплотнителей, что гарантирует герметичность под давлением и повторяемость при демонтаже/сборке.

Ключевые особенности конструкции

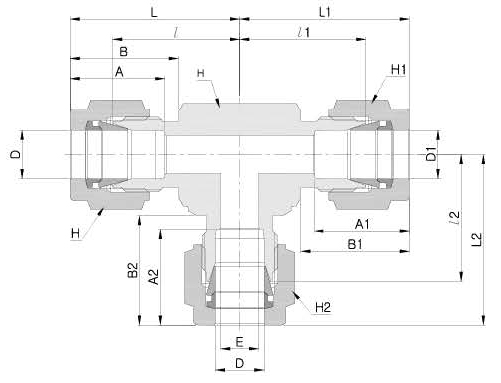

Корпус и внутренние элементы выполнены из нержавеющей стали AISI 316, материал обеспечивает коррозионную стойкость в агрессивных средах. Конструкция — обжимной тройник с двумя обжимными кольцами и гайкой, совместим с трубками Ø16 мм и Ø12 мм. Рекомендуемые рабочие среды: вода, масла, нейтральные и неагрессивные химические среды и инертные газы. Типичные рабочие параметры для аналогичных фитингов DK‑Lok: давление до ≈250 бар в зависимости от толщины стенки трубки и условий установки, температура эксплуатации приблизительно от −60 °C до +200 °C; конкретные значения зависят от материала трубки и среды. Отсутствие резьбового уплотнения упрощает сборку и снижает риск протечек при вибрации.

Экспертные рекомендации по применению

Подбирайте фитинг с учётом наружного диаметра и толщины стенки трубки; используйте трубки из нержавеющей стали для максимальной совместимости с корпусом AISI 316. При монтаже обрежьте трубку перпендикулярно, удалите заусенцы, вставьте до упора и затяните гайку по методике производителя (сначала от руки, затем контрольное затягивание — 1–1,5 оборота после прижима, или согласно таблице момента для конкретного размера). Избегайте перетяжки — это приводит к деформации кольца и утечкам; при повторном монтаже заменяйте упорные кольца при видимых повреждениях. Проверяйте пригодность для кислородных и агрессивных сред отдельно; для паровых и абразивных сред учитывайте повышение температуры и цикличность давления.
