DTR18M-18M-12M-SA DK-Lok - Тройник T-образный обжимной 18-12 мм, нерж.

Назначение и принцип работы

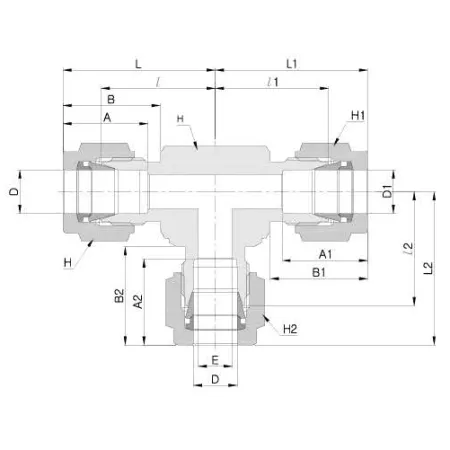

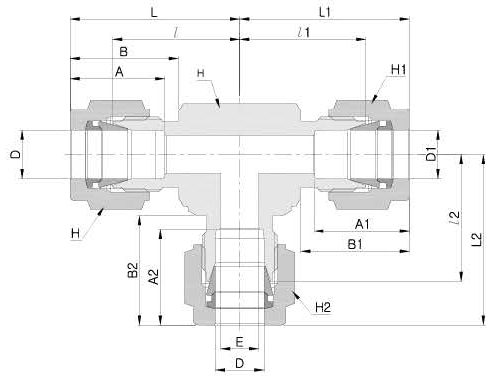

Тройник T-образный обжимной предназначен для ответвления и соединения линий технологических сред в системах учета, автоматики и трубопроводах низкого и высокого давления. Конструкция объединяет два канала Ø18 мм и один канал Ø12 мм (под трубки) и обеспечивает герметичное ветвление без применения уплотнений резьбы (тип уплотнения — отсутствует) за счёт обжимной системы с двумя обжимными кольцами и гайкой. При затяжке гайки феррулы консольно прижимаются к наружной поверхности трубки, формируя металлическое уплотнение, устойчивое к вибрациям и перепадам давления.

Ключевые особенности конструкции

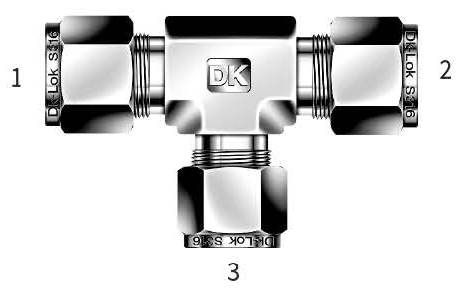

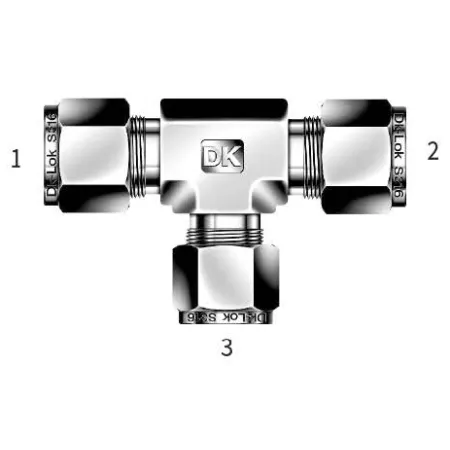

Корпус и обжимные элементы изготовлены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость для воды, нефтепродуктов, паров и агрессивных сред. Тип исполнения — обжимной (двойные феррулы + гайка), без резьбовых уплотнителей. Подключения: канал 1 — 18 мм трубка, канал 2 — 18 мм трубка, канал 3 — 12 мм трубка. Рабочие давления зависят от диаметра и толщины стенки трубки; типичные значения для обжимных фитингов этого класса находятся в диапазоне сотен бар (ориентировочно до 300–420 бар при использовании рекомендованных трубок). Температурный диапазон применения составляет примерно от −196 °C до +400 °C в зависимости от среды и уплотняемой комбинации.

Экспертные рекомендации по применению

Для надёжного соединения используйте трубки с допусками и торцом, соответствующими рекомендациям производителя: ровный срез, отсутствие заусенцев и смазка только по инструкции. Затягивайте гайку штатным моментом, контролируя силу динамометрическим ключом согласно таблице DK‑Lok: недотяжка даёт протечки, перетяжка деформирует феррулы. Избегайте повторного многократного демонтажа без замены феррул; при монтаже проверяйте целостность покрытия AISI 316 и очищайте систему от абразива перед запуском. При агрессивных средах и высоких температурах согласуйте материалы и процедуру контроля плотности соединения.
