DTR25M-25M-12M-SA DK-Lok - Тройник T-образный обжимной 25-12 мм, нерж.

Назначение и принцип работы

Т-образный обжимной тройник DK-Lok DTR25M-25M-12M-SA предназначен для ответвления линий сред с применением цельнотянутых или сварных трубок Ø25 мм и Ø12 мм. Обеспечивает герметичное соединение без резьбового уплотнения: принцип работы — механическое зажатие трубки двумя коническими обжимными кольцами (фервелами) и гайкой, что создаёт металлометаллический контакт и уплотнение по наружному диаметру трубки. Решает задачи распределения технологических, измерительных и пневмо/гидравлических сред в системах КИПиА и технологических процессах.

Ключевые особенности конструкции

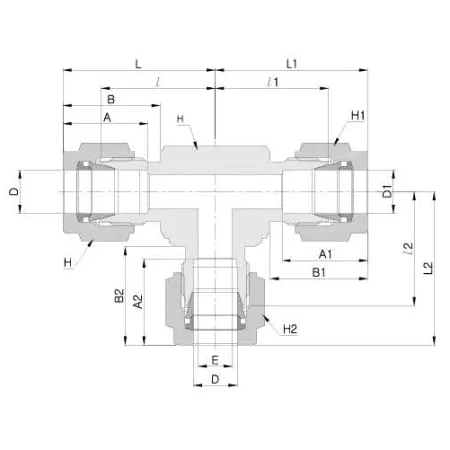

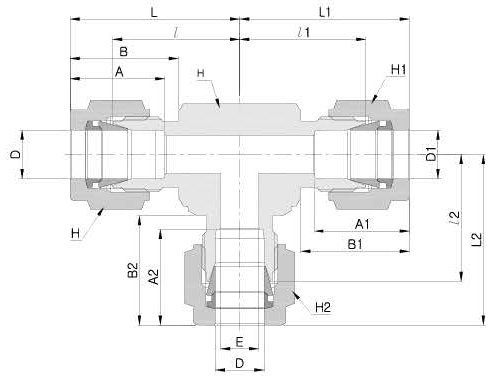

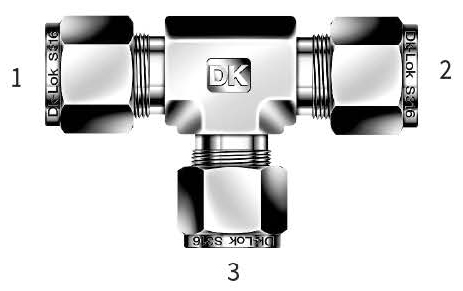

Корпус и элементы — нержавеющая сталь AISI 316; исполнение рассчитано на трубки 25 мм (каналы 1 и 2) и 12 мм (канал 3). Конструкция — стандартный обжимной узел DK-Lok с двумя обжимными кольцами и гайкой, без дополнительного уплотнения резьбы. Подходит для агрессивных сред (вода, пар, гидравлические жидкости, инертные и технические газы). Рабочие параметры зависят от диаметра и толщины стенки трубки и условий монтажа; типичные эксплуатационные диапазоны при нормальных условиях: давление — до сотен бар для малых диаметров (конкретное значение определять по спецификации трубки и стенке), температура — от ≈−60 °C до ≈+200 °C при отсутствии эластомерных вставок.

Экспертные рекомендации по применению

Подбирайте тройник в паре с трубками и стенкой, соответствующими рабочему давлению; используйте гайки и фервели той же серии. Перед обжатием обеспечьте чистоту кромок, правильную посадку фервелей и рекомендованный момент затяжки производителя, избегайте перекосов и деформации трубки. Для вибронагруженных участков применяйте опоры и хомуты; при высоких температурах или агрессивных средах контролируйте коррозионную стойкость и совместимость материалов. После монтажа выполняйте гидростатическую или пневматическую опрессовку по проектным параметрам.
