DTR25M-25M-20M-SA DK-Lok - Тройник T-образный обжимной 25-20 мм, нерж.

Назначение и принцип работы

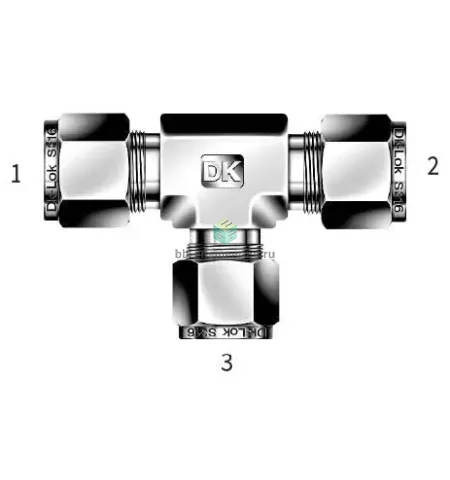

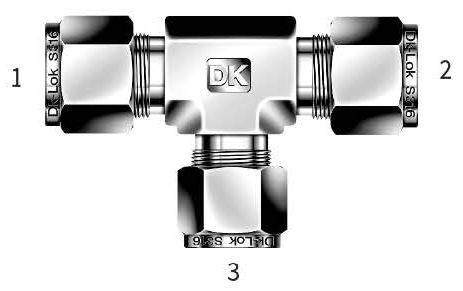

Тройник T-образный обжимной предназначен для разветвления или объединения потоков в трубных системах промышленной автоматики и гидравлики. Исполнение рассчитано на соединение металлических трубок Ø25 мм (каналы 1 и 2) и Ø20 мм (канал 3) с помощью двух обжимных колец (феррулов) и гайки, обеспечивая металлометаллическое уплотнение без применения уплотнения резьбы. Работает по принципу осевого сжатия феррул, которое фиксирует и герметизирует трубку в теле фитинга — обеспечивает надежное соединение для жидкостей и газов при типичных промышленных давлениях и температурах (см. раздел «Ключевые особенности»).

Ключевые особенности конструкции

Корпус и монтажные элементы изготовлены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах. Конструкция — двойная феррула + гайка (обжим), без дополнительных резьбовых уплотнений. Предназначен для трубок Ø25×... мм и Ø20×... мм (проверять по серии труб), совместим с рабочими средами: вода, технологические масла, сжатые газы, пар и многие агрессивные среды, совместимые с AISI 316. Рекомендованный рабочий диапазон температур: примерно от -196 °C (криогенная эксплуатация) до +400…+450 °C (зависит от уплотнительных материалов системы). Рабочее давление зависит от толщины стенки трубки и условий; для типичных промышленных трубок данной размерности практическое значение до нескольких сотен бар — уточняйте по технической документации производителя.

Экспертные рекомендации по применению

Подбирайте фитинг с учётом наружного диаметра и толщины стенки трубки; используйте оригинальные феррулы и гайки DK‑Lok. Перед монтажом обеспечить ровную, перпендикулярную торцовку и обезжиривание трубки, задать правильную глубину вставки. Затяжку выполнять по рекомендациям производителя (крутящий момент/число оборотов от свободного положения), избегать повторного многократного использования феррул. Типичные ошибки: недостаточная посадка трубки, перекос при запрессовке, чрезмерная затяжка — все приводят к утечкам. После монтажа провести гидравлическую/пневматическую пробу давления и регулярную визуальную инспекцию соединений в начале эксплуатации.
