DTR38M-32M-32M-SA DK-Lok - Тройник T-образный обжимной 38-32 мм, нерж.

Назначение и принцип работы

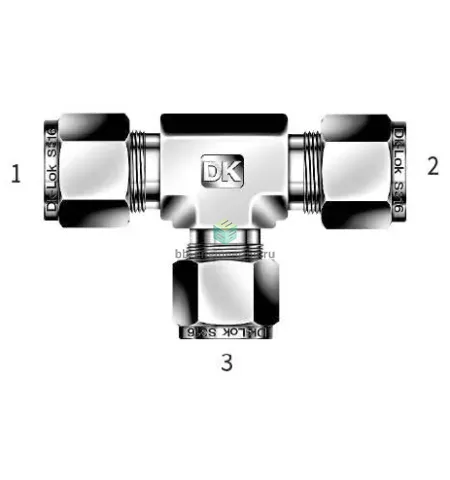

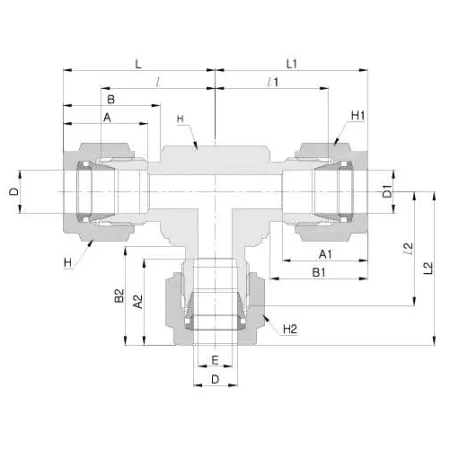

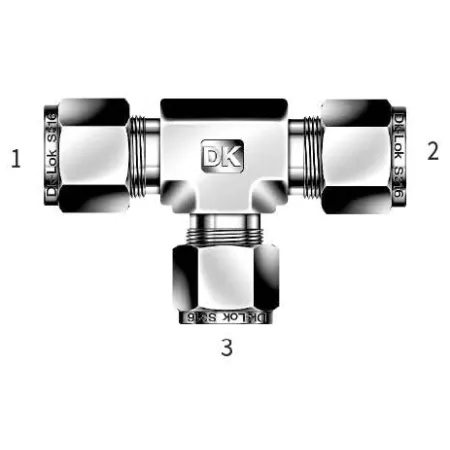

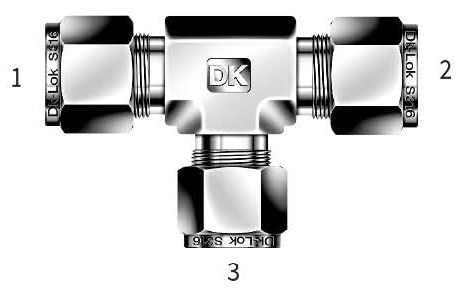

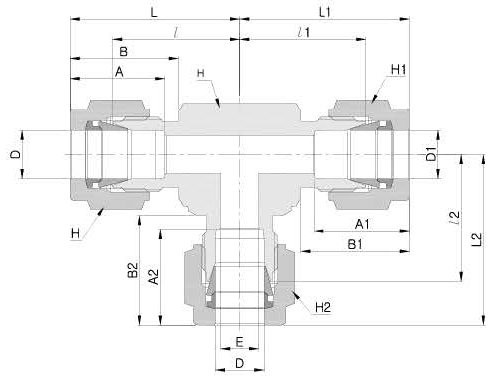

Тройник T-образный обжимной DTR38M-32M-32M DK-Lok предназначен для ответвления и распределения сред в трубных системах измерительной и технологической арматуры, гидравлики и пневматики. Конструкция обеспечивает жесткое металлометаллическое уплотнение обжатием двух обжимных колец (феррул) и гайки без применения резьбовых уплотнений; канал 1 рассчитан под трубку Ø38 мм, каналы 2 и 3 — под трубки Ø32 мм. Фитинг обеспечивает надежное герметичное соединение при эксплуатации с жидкостями и газами, включая коррозионно-агрессивные среды, где требуется нержавеющая сталь AISI 316.

Ключевые особенности конструкции

Корпус и феррулы изготовлены из нержавеющей стали AISI 316, обеспечивающей коррозионную стойкость и совместимость с аммиаком, морской водой и минеральными маслами. Тип конструкции — обжим трубки двумя феррулами и гайкой; резьбовое уплотнение отсутствует. Рабочая среда: технологические и измерительные среды, гидравлика, индустриальные газы. Температурный диапазон материала ориентировочно −196…+400 °C; рабочее давление зависит от толщины стенки трубки и условий монтажа (типично до нескольких сотен бар при правильной толщине стенки и качественной сборке). Соединение пригодно для монтажных и сервисных операций с повторным разъединением при сохранении герметичности.

Экспертные рекомендации по применению

Подбирайте трубки Ø38 мм и Ø32 мм с рекомендованной толщиной стенки под требуемое давление; перед сборкой резать ровно и фасковать кромки, удалять заусенцы. Устанавливать феррулы по инструкции производителя, сначала завести гайку и феррулы, выполнить предварительное притяжение вручную, затем докрутить ключом согласно рекомендованному усилию (обычно порядка 1–1,5 оборота после захвата — уточнить в паспорте). Избегать боковых нагрузок и изгиба в зоне фитинга, фиксировать трубопровод опорами. После монтажа проводить гидравлическую или пневматическую проверку на утечки и контролировать состояние феррул при повторных подключениях.
