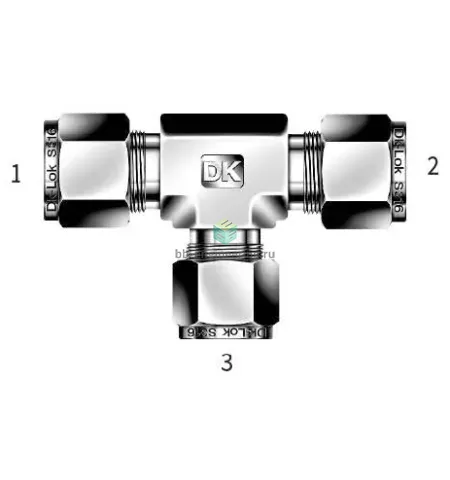

DTR38M-38M-25M-SA DK-Lok - Тройник T-образный обжимной 38-25 мм, нерж.

Назначение и принцип работы

Тройник T-образный обжимной для труб DK-Lok предназначен для разведения технологических линий в системах инструментальной и технологической арматуры — подвод/отвод сред к приборам, манометрам, регуляторам и ответвлениям магистрали. Соединение DTR38M-38M-25M-SA реализует разветвление 38 мм → 38 мм и 25 мм (каналы: 38 мм, 38 мм, 25 мм) и работает по принципу механического обжима: каждая ветвь фиксируется двумя обжимными кольцами (фerrules) и гайкой, образуя герметичное металлическое уплотнение без применения резьбовых уплотнителей (Тип уплотнения резьбы: -). Применяется для жидких и газообразных сред в процессах низких и средних расходов.

Ключевые особенности конструкции

Корпус и обжимные элементы выполнены из нержавеющей стали AISI 316, что обеспечивает стойкость к коррозии в агрессивных средах и совместимость с водой, паром, нефте– и газопродуктами. Конструкция — обжим трубки двумя ferrules и гайкой — обеспечивает металлическое уплотнение, пригодное для широкого температурного диапазона (ориентировочно от −196 °C до +400 °C в зависимости от среды и трубного материала) и высоких рабочих давлений, зависящих от диаметра и толщины стенки трубки (для типичных исполнений давления могут достигать нескольких сотен бар). Рекомендована установка на трубы 38 мм и 25 мм по указанным каналам; резьвовые уплотнения не используются.

Экспертные рекомендации по применению

Перед монтажом убедитесь в соответствии толщины стенки и материала труб спецификации DK‑Lok; соблюдайте заводскую последовательность затяжки и используйте ключи для фиксации корпуса, чтобы избежать скручивания труб. Не применяйте уплотнительные пасты на обжимном соединении — это нарушит металл‑металл герметичность. Для подбора момента затяжки и проверок на герметичность опирайтесь на таблицы производителя и проводите гидростатическое тестирование после монтажа. При агрессивных хлористых средах рассмотрите варианты с повышенной коррозионной стойкостью или пассивацией.
