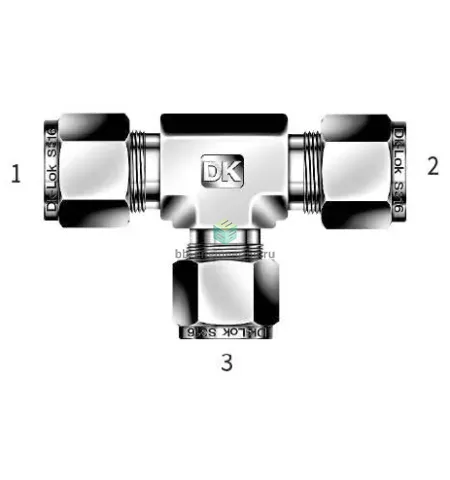

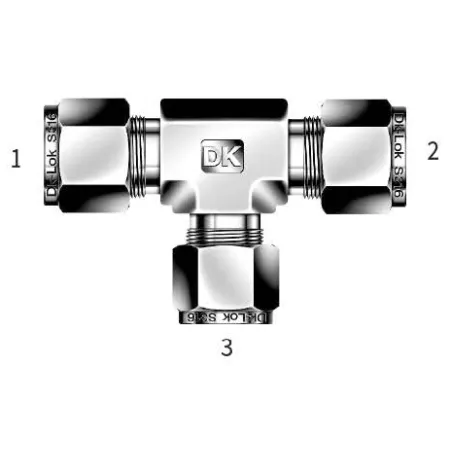

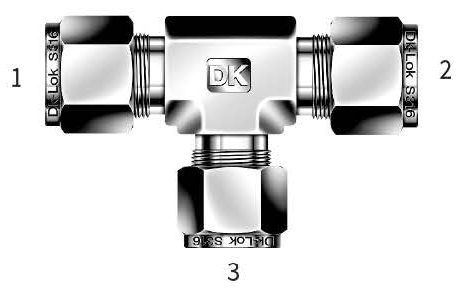

DTR6-4-6-SA DK-Lok - Тройник T-образный обжимной 3/8-1/4", нерж.

Назначение и принцип работы

Тройник T-образный обжимной предназначен для ответвления и распределения рабочей среды в трубных линиях приборных и технологических систем. Выполнение под обжим с двумя коническими обжимными кольцами и гайкой обеспечивает металлическое уплотнение на трубках Ø 3/8" и Ø 1/4", что исключает использование резьбовых уплотнителей (тип уплотнения резьбы: отсутствует). Конфигурация подключений 3/8"–1/4" (каналы: 3/8" / 1/4" / 3/8") позволяет организовать прямое ответвление без переходников при работе с газами и жидкостями в аналитике, гидравлике низкого и среднего давления.

Ключевые особенности конструкции

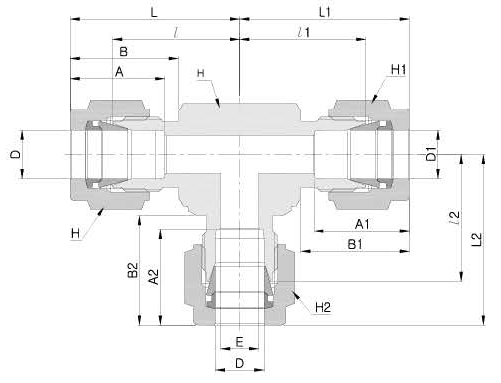

Корпус и все контактные элементы — нержавеющая сталь AISI 316, что обеспечивает коррозионную стойкость и совместимость с агрессивными средами. Конструкция — стандартный обжимной комплект: гайка + две обжимные втулки (ferrule set) для надежного металлического уплотнения. Отсутствие эластомерных уплотнений расширяет температурный диапазон применения (практически от криогенных температур до нескольких сотен °C в зависимости от трубки). Рабочее давление определяется толщиной стенки трубки и размером — для типичных трубок 1/4"–3/8" эксплуатационные значения находятся в диапазоне сотен бар при комнатной температуре (проверять по таблицам производителя для конкретной толщины стенки).

Экспертные рекомендации по применению

Подбирайте тройник с учётом диаметра и толщины стенки трубки: обжим формируется корректно только на рекомендованных размерах труб. Перед сборкой очистите торцы и снимите фаску по рекомендациям производителя; закручивайте гайку усилием по таблице момента затяжки или по числу оборотов от начального положения, чтобы не деформировать кольца. Избегайте циклических перегрузок и ударных растяжений в месте обжима — это критично для сохранения герметичности. Для агрессивных сред и высоких температур контролируйте совместимость труб и давления по паспорту AISI 316 и при необходимости проводите испытание на герметичность после монтажа.
