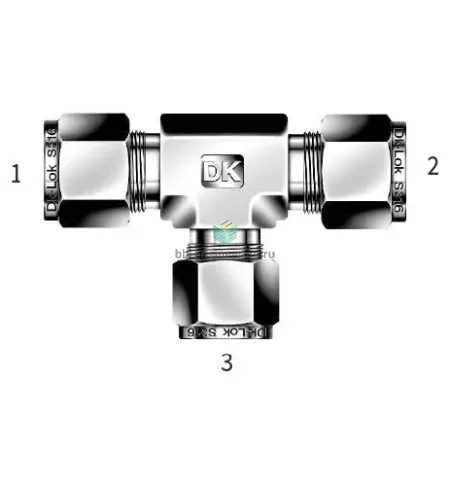

DTR6-6-4-SA DK-Lok - Тройник T-образный обжимной 3/8-1/4", нерж.

Назначение и принцип работы

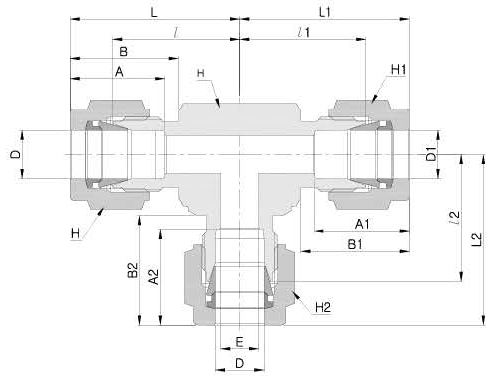

Т-образный обжимной тройник предназначен для разведения и объединения потоков в системах КИПиА, лабораторной и технологической арматуре, где используются жесткие металлопластиковые или тонкостенные металлорукава. Конструкция обеспечивает подключение двух магистралей 3/8″ (Ø 9,525 мм) и одной ветви 1/4″ (Ø 6,35 мм) посредством обжимных колец и гайки: при затяжке создаётся механическое уплотнение между трубкой и корпусом, обеспечивающее герметичность без применения резьбовых уплотнений.

Ключевые особенности конструкции

Корпус изготовлен из нержавеющей стали AISI 316, общее материаловое исполнение — нержавеющая сталь; конструкция — двухколечный обжимной тип DK‑Lok (обжим трубки с помощью двух обжимных колец и гайки). Уплотнение — за счёт механического зажима кольцами (резьбовое уплотнение отсутствует). Применимо для агрессивных и нейтральных сред (газы, масла, вода, теплоносители) с типичными рабочими давлениями уровня сотен бар при правильной комплектации и сборке; ориентировочный температурный диапазон эксплуатации зависит от среды и трубок, обычно от примерно −50 °C до +200 °C.

Экспертные рекомендации по применению

Подбирайте тройник по фактическим наружным диаметрам трубок 3/8″ и 1/4″ и сверяйте толщины стенки с рекомендациями DK‑Lok. Тщательно очистите торцы труб и снимите заусенцы, установите стопорные и сжимные кольца по инструкции производителя, затягивайте гайку рекомендованным моментом — недотяжка нарушит герметичность, перетяжка деформирует кольца. Не используйте повторно деформированные кольца; после монтажа выполните гидравлическое или вакуумное испытание при расчётном давлении. Для агрессивных сред учитывайте коррозионную совместимость AISI 316 и необходимость дополнительной защиты или выбора иной марки стали.
