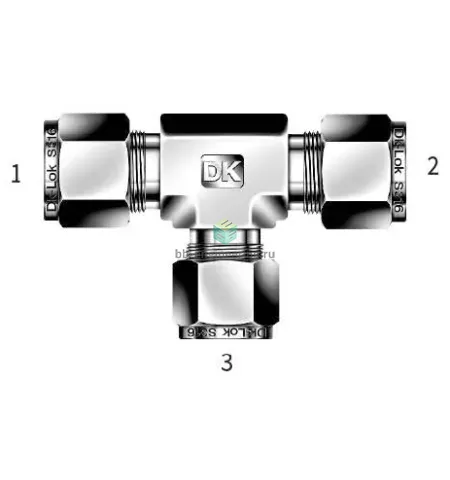

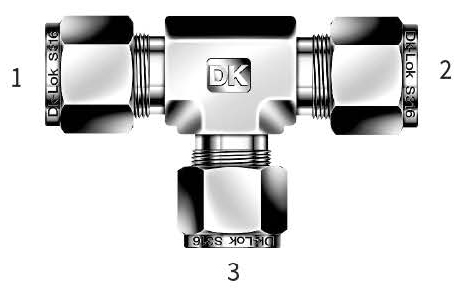

DTR8-4-6-SA DK-Lok - Тройник T-образный обжимной 1/2-3/8-1/4", нерж.

Назначение и принцип работы

Тройник T-образный обжимной 1/2-3/8-1/4" предназначен для разветвления и соединения металлических трубок в контуре измерительной и технологической арматуры: линии давления, аналитических пробоотборов, газовых магистралей и гидросистем. Конструкция с двумя обжимными кольцами и гайкой обеспечивает герметичное металл‑по‑металлу соединение без применения резьбовых уплотнителей. Патрубки каналов 1/2", 3/8" и 1/4" соответствуют стандартным трубкам для приборов и обеспечивают минимальную мертвую зону, стабильность сигнала и удобство монтажа в местах ответвлений.

Ключевые особенности конструкции

Корпус и обжимные элементы выполнены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах (вода, масла, нефтепродукты, многие химикаты). Обжимная схема с двумя феррулами гарантирует повторяемую герметичность при давлении, зависящем от диаметра и толщины трубки (типичные рабочие диапазоны для подобных изделий: ≈200–413 bar в зависимости от исп. трубки). Поскольку уплотнение резьбы отсутствует, важно соблюдать монтаж «металл‑по‑металл»; температурный диапазон эксплуатации зависит от используемых труб и уплотнений среды, ориентировочно от −60 °C до +260 °C при использовании стандартных материалов.

Экспертные рекомендации по применению

Подбирайте тройник по точному внешнему диаметру и толщине стенки трубки. Перед сборкой торец трубки должен быть ровно отрезан и снята фаска/заусенцы; не допускайте перекоса при затяжке — сначала легкая пригонка гайки, затем доводная затяжка по моментам производителя. Избегайте повторного использования феррулов после демонтажа; не применяйте герметики на резьбу. На участках с вибрацией обязательна фиксация трубопровода и проверка на утечки при рабочем давлении. Для агрессивных сред и высоких температур уточните совместимость по каталогу DK‑Lok и при необходимости выбирайте специальные исполнения.
